KWZK-WHY-Q系列气动球阀工作原理及常见故障知识分享

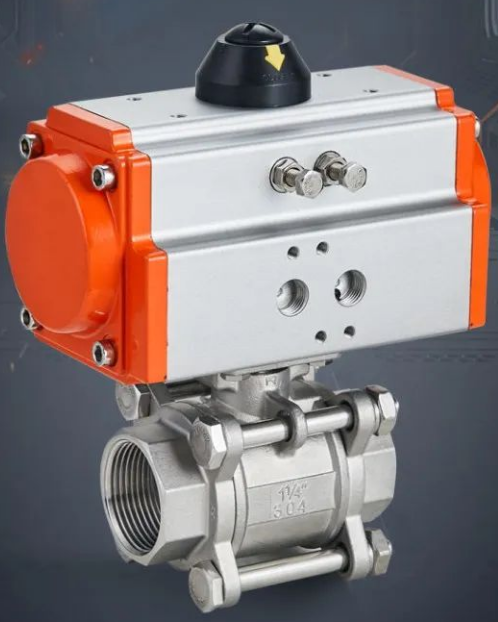

KWZK-WHY-Q系列气动球阀简介

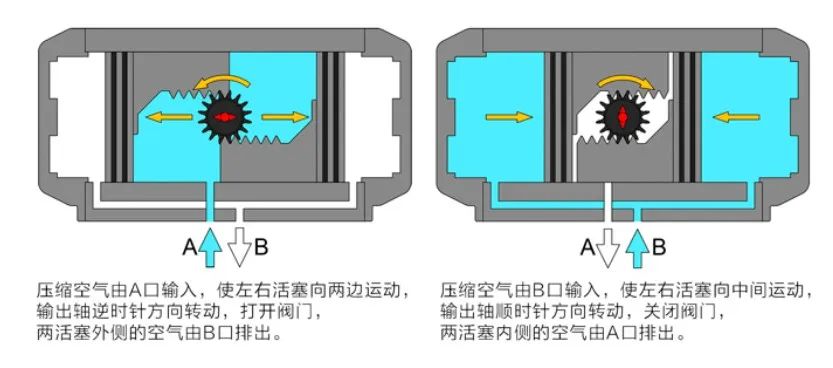

KWZK-WHY-Q系列气动球阀是通过压缩气体的作用 ，驱使阀门底部球体产生转动力矩实现阀门开关。旋转90° ，在流体进出口处全部呈现球面或通道 ，实现截断或导通。气动球阀的作用机理：控制线路闭合后,电磁阀得电打开,压缩气体推动执行机构,执行机构带动阀杆转动,阀门开启。电磁阀断电后,将执行机构腔体内的气体排出,执行机构带动阀杆转动,阀门关闭。
KWZK-WHY-Q系列气动球阀具有阀体结构紧凑、易于远程控制和操作、开关灵活等特点 ，可实现现场和远程控制 ，避免特殊工况下手动控制带来的危险 ，提高了操作安全性 ，同时很大程度节省了人力和时间。
常见故障
1、电源失电
如果控制线路失电 ，气动球阀电磁阀得不到指令 ，阀门即会关断。
2、空压机断电；
空压机产生的压缩空气为气动球阀提供开启阀门的动力 ，当空压机； ，会造成压缩空气供给不充足 ，从而导致阀门关断。
3、气源供给不足
压缩机产生压缩空气通过仪表气管等给气动球阀提供动能 ，空气进入执行机构气缸顶开弹簧使阀门开启 ，气体如果产生气体泄漏或供气不足 ，会导致阀门关闭或无法开启。
4、阀体内部球面卡阻
阀门卡阻会造成球阀长期停留在一个状态而不改变开关状态。阀门长时间与介质接触 ，阀芯、阀杆及内壁会附着一层硬质水垢等物质 ，从而导致球面和密封面线密封阻力增大 ，故阀门开启受阻 ，阀门异常关断。
在秋冬季节 ，如果保温或伴热效果不佳 ，流体介质易产生结晶、结冰等现象 ，从而造成阀体卡滞。
5、换向阀损坏
换向阀内部O型密封圈等失效 ，也可能会造成压缩空气漏失 ，阀门开启压力不足 ，执行机构卡住 ，阀门关断。
