接触式导波雷达液位变送器工作原理
导波雷达（GWR）使用微波。微波的重要特征是其反射取决于材料的能量反射特性。微波的反射不取决于材料的温度、粘度、灰尘和压力。由于这些特点 ，导波雷达的精度非常高。
导波雷达（GWR）的其他名称是时域反射计（TDR）或微脉冲雷达（MIR）。
导波雷达液位变送器工作原理

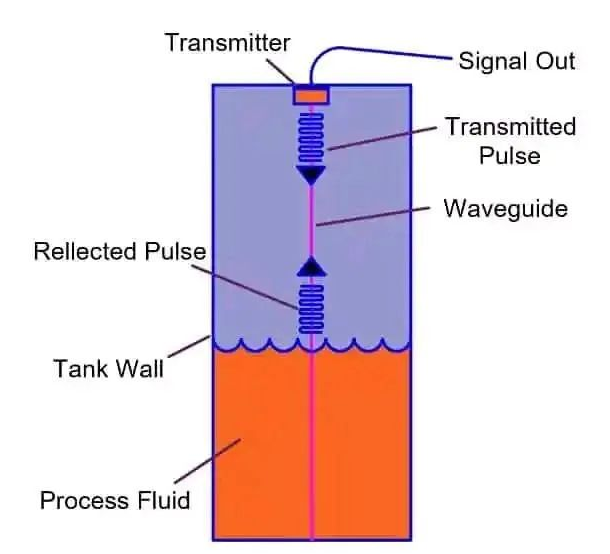

导波雷达（GWR）安装在要测量液位的顶部。GWR探头安装在覆盖容器整个深度的储罐内。探头引导微波 ，并引导微波沿着探头传播 ，而不会散射。GWR发射机以光速向探测器发送低能微波。当这些微波击中容器中的材料时 ，大部分微波能量会反射回来。GWR发射器接收反射波形。
导波雷达液位变送器计算发送和接收波（回波）之间的时间差。雷达发射机的微控制器使用以下数学表达式计算船舶的距离或深度。
通过测量距离 ，液位变送器显示液位。
大部分微波在击中的第一个物体后反射。然而 ，平衡微波继续沿着容器向下传播 ，并击中第二个物体。当击中第二个物体时 ，微波反射 ，因此发射器接收第二个回波。因此 ，可以知道两种或两种以上液体在第一个液位以下的界面。导波雷达的这些特性之美被用于测量具有不同介电常数的液体（如油和水）之间的界面。
导波雷达液位变送器的优点
没有活动部件。因此 ，无需维护。无需重新校准 ，可准确测量液位和接口。工艺条件（如密度、温度、压力等）不会影响测量精度。因此 ，不需要对测量值进行测量校正。测量精度不受蒸汽和湍流的影响。GWR技术甚至适用于小型容器或具有复杂几何形状和干扰障碍物的容器。允许轻松升级自上而下安装 ，将泄漏风险降至最低GWR适用于液体、淤泥、泥浆和一些固体。
局限性
探针不应与金属直接接触 ，因为金属会影响微波信号。解决此问题的方法是使用同轴式探头。
如果用于粘性材料 ，材料可能会堆积在探头上 ，从而影响测量精度。这种问题在小直径容器中更容易发生。GWR的高级功能具有累积检测功能 ，是该问题的解决方案。
