接触器应用知识分享

接触器用于在正常使用过程中关闭和打开需要这些操作的负载，特别是用于特定活动，如中压公共照明和工业电动机。

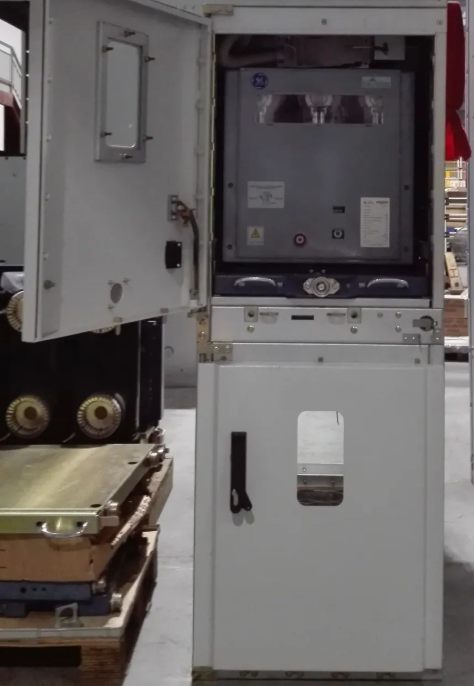

中压接触器+熔断器组合控制器F-C可以控制高达 12 kV 的电机。然而，中压控制器同样适合作为其他类型负载的馈线，尤其是变压器。对于此类负载，接触器通常被修改为包含机械保持，以便在系统电压崩溃时接触器不会自动打开。

机械保持接触器在结构上与电磁保持接触器基本相同。然而，机械保持式接触器不是依靠连续通电的主线圈来保持接触器闭合，而是利用机械闭锁来保持接触器闭合。本质上，机械保持接触器模拟中压断路器。但是，必须牢记接触器和断路器之间存在明显差异。

控制电路注意事项

传统的电磁保持接触器一旦闭合，只要主线圈通电，就会保持闭合。最常见的是，主线圈电路的控制电源是一个控制电源变压器，作为整个控制器的一个组成部分。因此，对于电机负载，当系统电压崩溃时，电机会自动断开，从而防止损坏电机。

相比之下，当系统电压崩溃时，机械保持接触器保持闭合。当负载属于需要在系统电压恢复时自动重新通电的负载类型时，这尤其需要，例如照明变压器。

当主线圈控制电路中的触点打开时，电磁保持接触器打开。另一方面，机械保持接触器通过闭锁电路中的触点闭合而解锁，从而允许接触器打开。因此，机械保持接触器所需的控制有点类似于中压断路器的控制。

机械保持接触器需要可靠的控制电源来进行跳闸。首选直流（电池）电源，但如果唯一的控制电源是控制电源变压器连接到初级电压源，则适合使用交流电容器跳闸装置。

闭合电路应使用瞬时接触按钮，以便主线圈仅在闭合期间通电。同样，跳闸（闩锁释放）电路应使用瞬时接触按钮。对于
；ぜ痰缙鞯淖远芽，应在脱扣（闩锁释放）电路中连接一个？サ，在闭合电路中连接一个来自
；ぜ痰缙鞯某１沾サ。闭合电路中常闭继电器触点的目的是确保主线圈电路在跳闸期间断电
；瓜Ｍㄋ (86) 继电器功能，或者通过某些多功能微处理器继电器中的 86 功能，或者通过单独的锁定继电器。

重要的是，用户的外部控制电路不包括闭合电路中的保持触点
；当３纸哟テ鞯墓ぷ鞣绞接氲绱疟３质浇哟テ飨嗤，此外，还包括一个机械锁存器。如果主线圈电路持续通电，即使操作跳闸闩锁，接触器也将保持闭合。

在故障分断和随后重新通电之间必须允许的时间量的估计中，来源各不相同。大多数资料表明，在电弧分断（打开时）和随后的闭合操作中的触点闭合之间必须至少有六个周期。

短路和过载注意事项

用于为变压器供电的接触器与接触器不同，仅在限流熔断器的特性中用于为电机供电。用于
；さ缁缏返娜鄱掀魇 M类熔断器，其
；ぬ匦允屎系缁挠τ眯枨。对于变压器馈线，熔断器应为 T 类熔断器，旨在为变压器提供适当的
；。

没有熔断器的接触器只有有限的分断能力。因此，接触器必须始终与限流熔断器结合使用。分断正常负载电流和中等过载电流的接触器与分断超过单独接触器能力的电流的限流熔断器的组合，提供完整的过流和短路分断能力。

应使用过流继电器为中等过载电流提供
；，以避免不必要的熔断器操作。这种
；け匦胗肴鄱掀鹘哟テ鞯某中亓髂芰ο嘈。由于熔断器会产生大量的热量，因此熔断器的尺寸比连续电流建议的要大一些的情况并不少见。因此，过流继电器不仅对变压器提供过载
；，而且对熔断器接触器提供过载
；。这是合适的，因为熔断器的功能是提供短路
；，而不是过载
；。

单相
；

现代电机过载
；ぷ爸猛ǔ０
；すδ，以便在输入电源的一相丢失时自动断开电机。然而，对于非电机馈线，这种“单相
；ぁ笨赡懿皇潜匦璧幕虿豢扇〉。例如，电容器或照明负载通常不会被单相损坏。尽管如此，用户还是应该考虑单相
；な欠窈鲜。实现此功能的最常见方法是提供熔断器脱扣附件，该附件由限流熔断器上的柱塞机械驱动。使用此选项，当任何单个初级限流熔断器运行时，熔断器上的指示器柱塞会启动跳闸杆，从而使接触器打开。

其他应用注意事项

机械保持接触器具有电磁保持接触器的许多应用特性。与断路器不同的是，接触器是为频繁操作而设计的， 200,000 次电气操作？梢源咏哟テ鞴┑绲谋溲蛊鞯某叽绲比皇艿娇捎萌鄱掀鳎ㄓ绕涫窃 7.2 kV 时）以及接触器的持续电流能力的限制。

接触器设计为具有低能量控制电源要求。因此，它们的分合闸速度可能相对较慢。400 A 的典型合闸时间为 40 ms，720 A 为 70 ms，分闸时间400A 为 90 ms，720 A 为 35 ms。而这些时间比断路器的操作时间长得多，它们通常不需要对控制电路或系统操作程序进行任何特殊考虑。中压控制器的设计中集成了闭锁接触器，避免了断路器所需的过渡部分和大型开关柜外壳。由于机械保持接触器使用熔断器进行短路
；，如果发生严重故障，保险丝可能会动作。如果发生这种情况，与更换熔断器相关的
；奔浔仁褂枚下菲魉璧耐
；奔湟。但是，经验表明，严重故障相对较少，因此这不太可能成为主要问题。

总结

数十年来一直使用接触器为变压器和其他非电机负载供电，并且近年来它们的使用量显着增加。当变压器由中压接触器供电时，使用机械保持接触器特别合适。
