X射线检查发现GIS内部掉落的螺丝案例分享

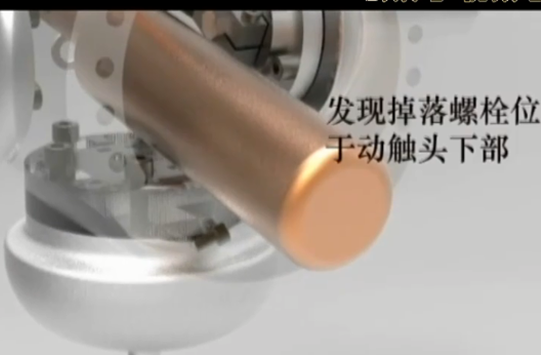

500kVGIS现场X射线检查 ，发现50331刀闸A相内部存在异常 ，开盖检查 ，发现动触头屏蔽罩内上端屏蔽罩的固定螺栓脱落。

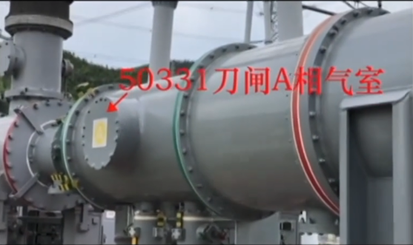

图1 500KV GIS

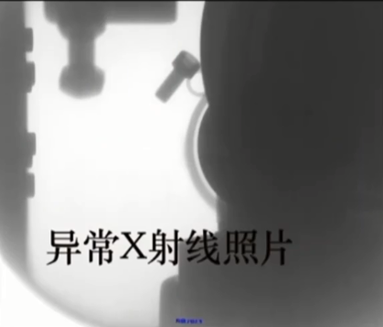

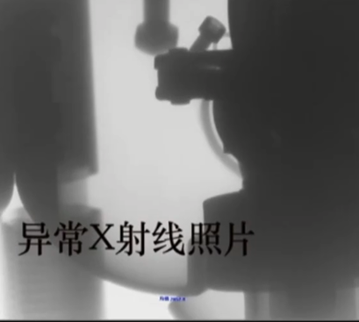

图2 异常X射线照片

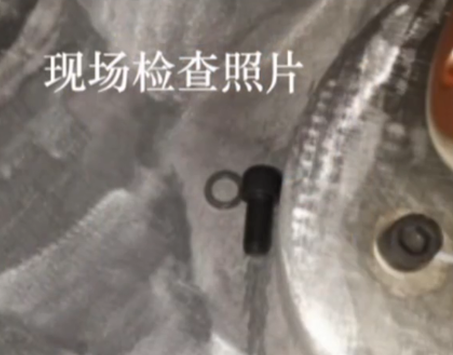

图3 解体后发现的掉落螺丝
下面是《气体绝缘金属封闭开关设备X射线透视成像现场检测技术导则》（DL/T 1946 - 2018）给出的案例。
E.2壳体内部存在异物

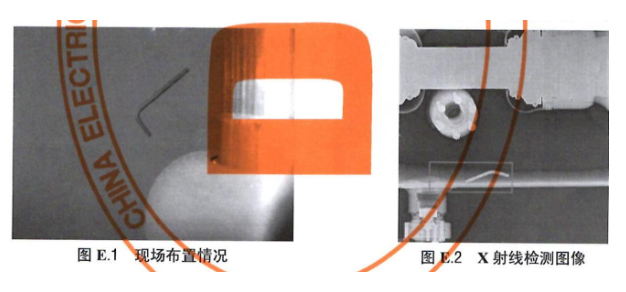

E.2.1工具遗留（扳手）
模拟壳体内部出现扳手缺陷的现场布置情况如图E.1所示 ，对应X射线检测图像如图E.2所示。
E.2.2腔体内壁绝缘漆脱落

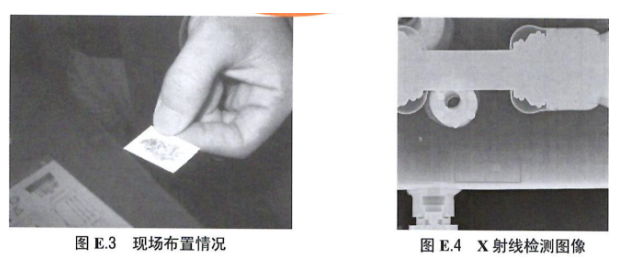

模拟腔体内壁绝缘漆脱落缺陷的现场布置情况如图E.3所示 ，对应X射线检测图像如图E.4所示。

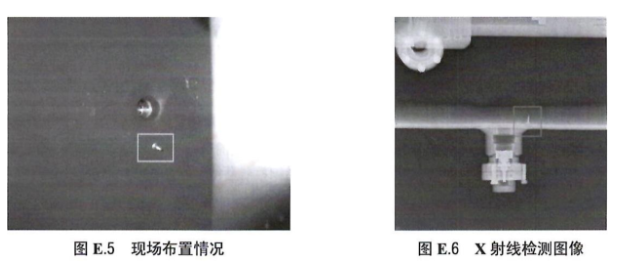

E.2.3壳体内金属螺钉异物
模拟壳体内金属螺钉异物缺陷的现场布置情况如图E.5所示 ，对应X射线检测图像如图E.6所示。

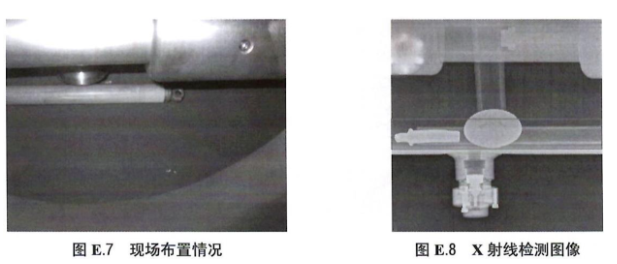

E.2.4操作绝缘杆松脱
模拟操作绝缘杆松脱缺陷的现场布置情况如图E.7所示 ，对应X射线检测图像如图E.8所示。
E.2.5不锈钢、镀锌微粒

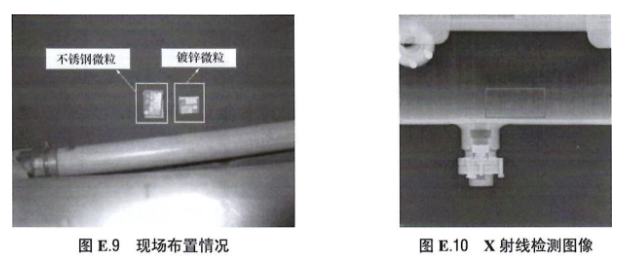

模拟壳体内出现不锈钢、镀锌微粒缺陷的现场布置情况如图E.9所示 ，对应X射线检测图像如图E.10所示。
E.3零部件异常缺陷
E.3.1 螺钉松动

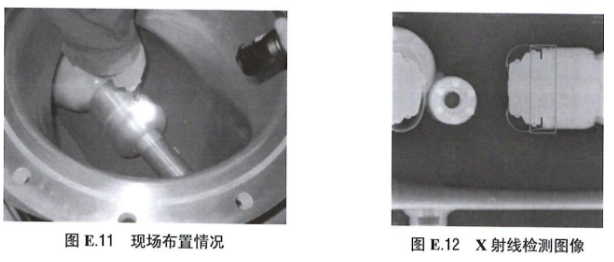

模拟螺钉松动缺陷的现场布置情况如图E.11所示 ，对应X射线检测图像如图E.12所示。
E.3.2屏蔽罩松动

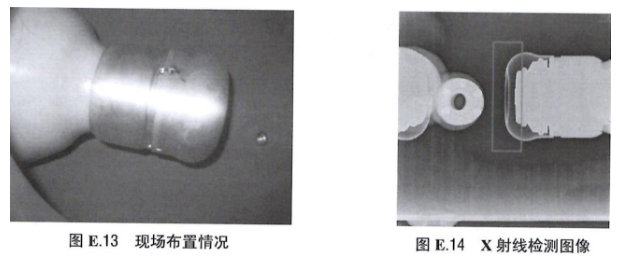

模拟屏蔽罩松动缺陷的现场布置情况如图E.13所示 ，对应X射线检测图像如图E.14所示。
E.3.3隔离开关合闸不到位

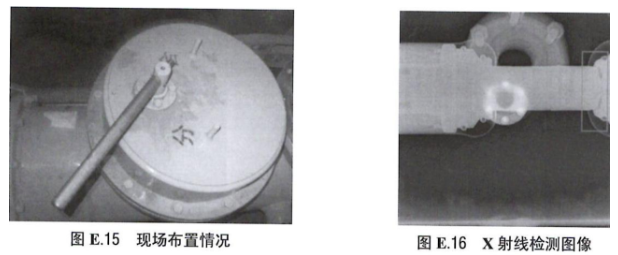

模拟隔离开关合闸不到位缺陷的现场布置情况如图E.15所示 ，对应X射线检测图像如图E.16所示。

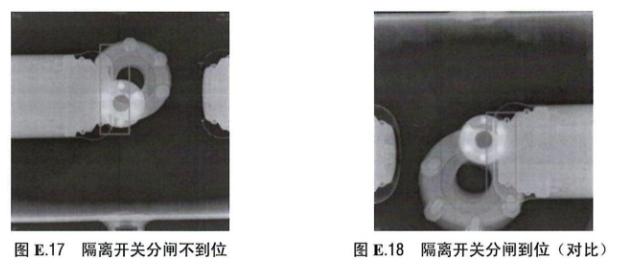

E.3.4隔离开关分闸不到位
隔离开关分闸不到位缺陷X射线检测图像如图E.17所示 ，隔离开关分闸到位X射线检测图像如图E.18所示。
E.3.5导电杆插入不到位

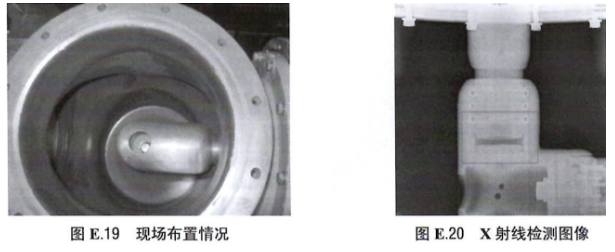

模拟导电杆装配不到位缺陷的现场布置情况如图E.19所示 ，对应X射线检测图像如图E.20所示。导电杆装配不到位 ，留有约1.8cm的间隙。
E.3.6接地开关分闸不到位

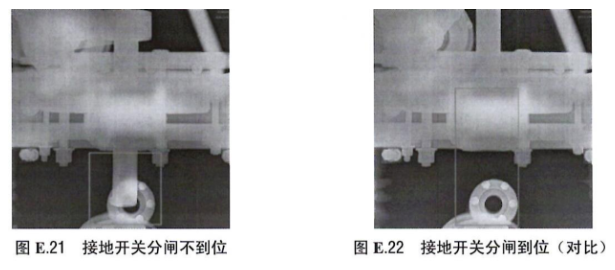

接地开关分闸不到位缺陷X射线检测图像如图E.21所示 ，接地开关分闸到位X射线检测图像如图E.22所示。
E.3.7接地开关合闸不到位

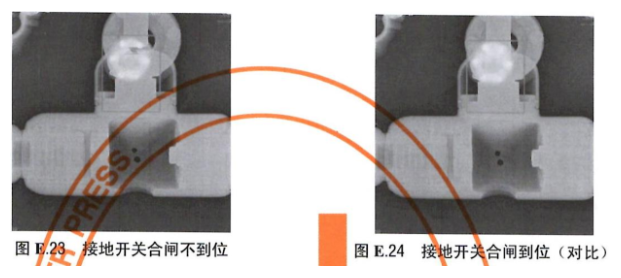

接地开关合闸不到位缺陷X射线检测图像如图E.23所示 ，接地开关合闸到位X射线检测图像如图E.24所示。
E.3.8螺栓上弹性垫片未压紧

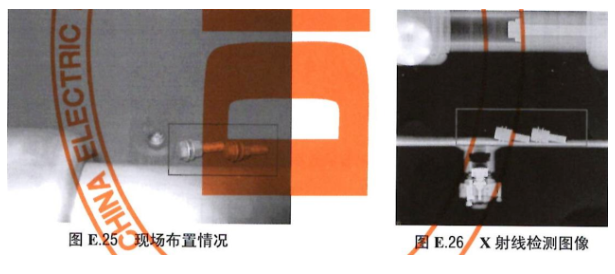

模拟螺栓上弹性垫片未压紧缺陷的现场布置情况如图E.25所示 ，对应X射线检测图像如图E.26所示。

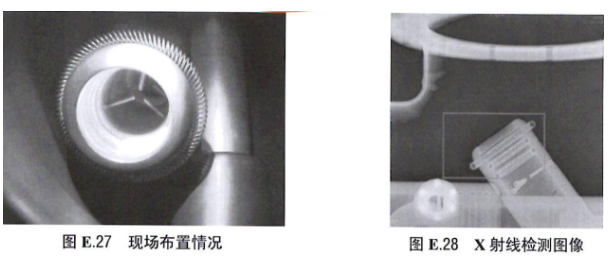

E.3.9弹簧松动
模拟弹簧松动缺陷的现场布置情况如图E.27所示 ，对应X射线检测图像如图E.28所示。电连接内部弹簧因持续通流热老化松动 ，通过观察弹簧的疏密程度 ，判断弹簧是否松动。
E.3.10 绝缘盆子裂纹

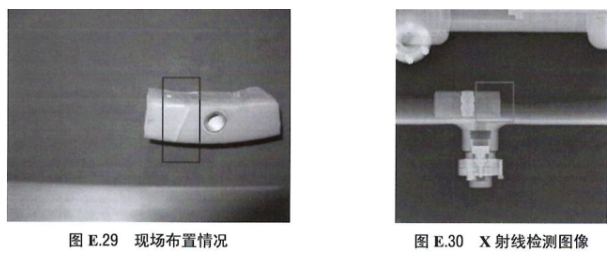

模拟绝缘盆子裂纹缺陷的现场布置情况如图E.29所示 ，对应X射线检测图像如图E.30所示。
