TA断线时，线路差动
；さ姆牢蟠胧

1.问题的提出

如图，N侧TA发生断线。差动电流和制动电流分别为：

满足下式差动方程。

如果不采取特殊措施，差动
；ぞ突嵛蠖。

2.差动
；ざ鞯脑

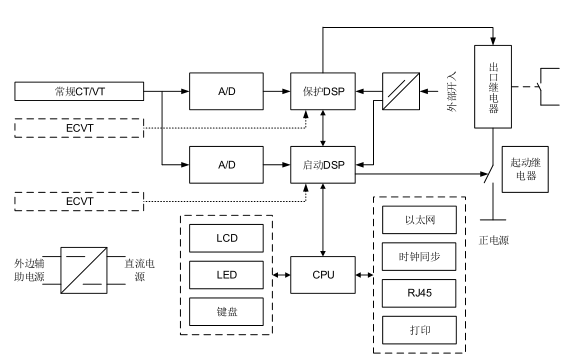

上图是差动
；さ挠布结构图。图中有两种DSP：启动DSP，
；SP。

启动DSP的作用：启动元件（即装置的总出口元件）动作后，接通
；さ恼缭。


；SP的作用：
；ぴ动作后，进行相关的逻辑运算，满足条件后出口跳闸。


；ひ氤隹诙魈，必须两个DSP同时动作。

3.启动元件
；ぷ爸玫钠舳有：

（1）电流变化量启动

（2）零序过流元件启动

（3）位置不对应启动

（4）纵联差动或远跳(远方其它
；ざ)启动

（5）过负荷跳闸启动(L)

（6）阻抗辅助启动（D)

（7）收信启动(Y)

（8）过电压元件启动(Y)

（9）失灵远方跳闸启动（Q）

4.
；ぴ
；ぷ爸玫谋
；ぴ有：

（1）稳态I段差动继电器

（2）稳态II段差动继电器

（3）变化量相差动继电器

（4）零序差动继电器

5.防止TA断线
；の蠖拇胧┑盡侧TA发生断线时，满足了下列两个条件：

① 本侧起动元件起动; (断线时，发生相电流或零序电流突变）

② 本侧差动继电器动作
；（即满足上式差动方程Id>Ir）

因N侧的TA没有断线，这时，N侧相电流或零序电流没有发生突变，因此N侧起动元件不动作，不满足上面的第1个条件，N侧差动
；げ换岫。通过光纤，将N侧差动
；げ换岫鞯男藕潘偷組侧，闭锁M侧差动
；，确保M侧差动
；ぷ爸貌换岢隹谔。

6.差动
；ざ鞒隹谔⒌奶跫实际应用中，差动
；ざ鞒隹谔⒌奶跫由上述两条变为3条：

（1）本侧起动元件起动; (相电流或零序电流发生了突变）

（2）本侧差动继电器动作
；（满足了上式差动方程）

（3）到对侧
；ぷ爸梅⒗吹摹疃鳌脑市硇藕。

7.向对侧发差动动作允许信号的条件本侧差动
；は蚨圆喾⒃市矶鞯奶跫如下：

① 本侧差动
；て舳起动。

② 差流元件动作。

这样当一侧TA断线，由于本侧电流有突变或者有‘零序电流’，起动元件可能起动，差动继电器也可能动作。但对侧TA没有断线，起动元件没有起动，不能向本侧发‘差动动作’的允许信号，所以本侧不误动。
