HCTM-5系列红外成像仪测温在电力变压器中的应用
在变压器套管上的应用
电流型致热在变压器套管发热中最为常见 ，一般是电流回路存在接触不良的问题。下面两个图例 ，是典型的电流型致热。

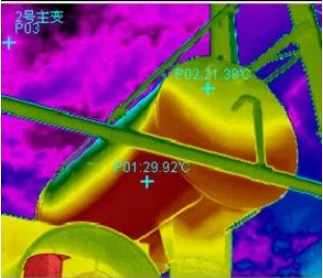

上图为变压器套管接线线夹发热

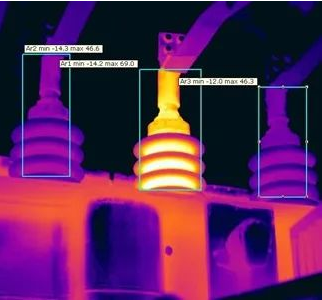

上图为套管内导体连接不良形成的发热。
电压型致热在变压器套管中主要原因为介损超标 ，下图是一个典型的图例。

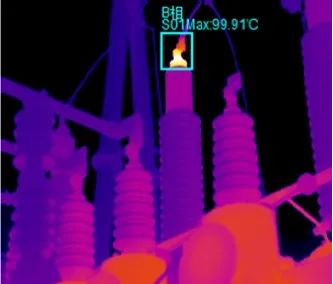

上图为套管介损超标发热的情况。

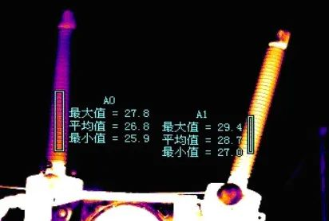

上图为套管外绝缘污秽产生的发热情况。

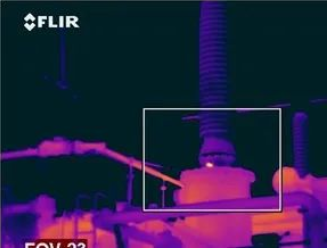

上图为变压器套管末屏发热的情况。变压器套管末屏在安装时如果没有安装到位 ，会在运行中放电、发热 ，如果长时间不处理可能会造成事故。但运行中的变压器不方便进行实际设备的检查 ，而红外测温可以有效进行识别。
在油回路上的应用
变压器油是变压器的绝缘材料 ，也是变压器的散热媒介。因此变压器油温度的异常 ，可以提示很多变压器存在的问题。

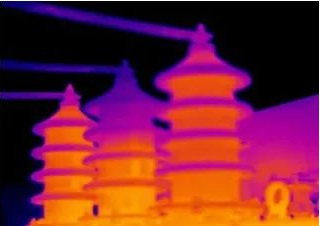

上图显示变压器套管缺油。
上图显示隔膜型的变压器储油柜中 ，隔膜脱落的情况。

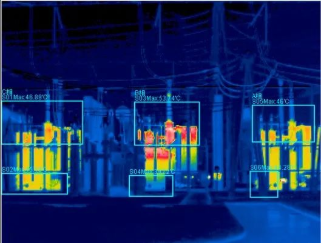

上图中B相变压器油温明显高于其他两相 ，标志着变压器存在异常发热或散热系统缺陷。
上图中单片散热片温度明显低于其他设备 ，检查后发现油路阀门没有打开。
上图显示变压器冷却器背面的温度明显低于变压器本体 ，现场检查发现冷却器被杂物堵塞 ，通风不畅、冷却效果下降。
上图显示储油柜阀门没有打开 ，因此阀门两侧油温有明显的差别。
红外测温的其他应用

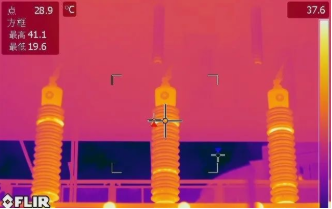

红外测温在变压器运维中还有其他的应用 ，比如下图所示为红外测温发现变压器器身固定螺栓发热。这种现象一般为变压器漏磁引起。
