零序；ず图湎侗；，不需要随中性点运行状态进行投退

零序；な堑缌Ρ溲蛊鞴赜谙低辰拥毓收系暮蟊副；。根据变压器中性点运行状态不同，分别投入零序电流；ず图湎侗；。其中，间隙；び杉湎兜缌骱土阈虻缪贡；さ牟⒘纬。

有一种说法是零序；ひ氡溲蛊髦行缘阕刺嗍视，也就是说随着中性点投入或者退出，零序；ひ鱿嘤Φ耐Ｍ恫僮。

真的有必要吗？

下面我们做简要分析。

；な视π苑治

根据电流采集形式的不同，零序；ず图湎侗；さ呐渲么嬖谝韵录钢中问。

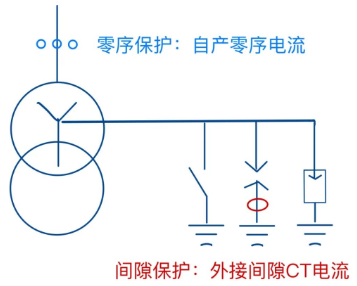

零序电流；げ捎米圆阈虻缌，间隙电流；げ捎猛饨蛹湎禖T电流，如下图所示。

这种配置，当主变的中性点直接接地时，自产零序电流不受影响，外接间隙CT电流因为被短接，所以不会产生间隙电流，；つ芄徽范。

当主变的中性点不接地时，自产零序电流不受影响，外接间隙CT电流会在系统发生接地故障时，产生间隙CT电流，且间隙电流与自产零序电流大小一样。如果零序电流；ず图湎侗；ざㄖ挡黄ヅ，则存在零序电流；の蠖目赡。

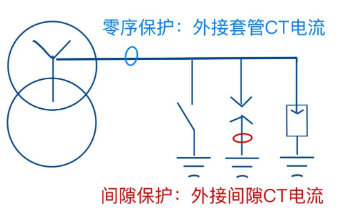

零序电流；げ捎猛饨犹坠蹸T电流，间隙电流；げ捎猛饨蛹湎禖T电流，如下图所示。

这种配置，当主变的中性点直接接地时，外接套管CT电流不受影响，外接间隙CT电流因为被短接，所以不会产生间隙电流，；つ芄徽范。

当主变的中性点不接地时，外接套管CT电流与外接间隙CT电流为串联形式，因此零序过流；ず图湎豆鞅；げ杉牡缌鞫际羌湎兜缌。此时如果零序过流；ず图湎豆鞅；さ亩ㄖ挡慌浜，则零序过流；び锌赡芑嵛蠖。

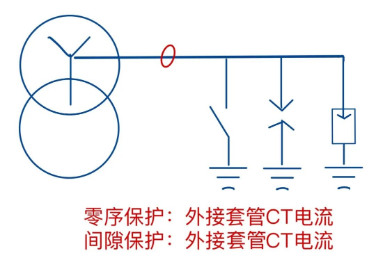

零序电流；げ捎猛饨犹坠蹸T电流，间隙电流；ひ膊捎猛饨犹坠蹸T电流，如下图所示。

这种配置，当主变的中性点直接接地时，外接套管CT电流同时为零序过流；ず图湎豆鞅；ぬ峁┑缌，间隙；た赡芑嵛蠖。

当主变的中性点不接地运行时，零序过流；ず图湎豆鞅；げ杉牡缌鞫际羌湎兜缌。此时如果零序过流；ず图湎豆鞅；さ亩ㄖ挡慌浜，则零序过流；び锌赡芑嵛蠖。

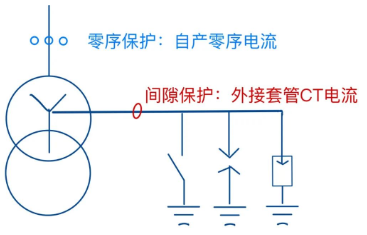

零序电流；げ捎米圆阈虻缌，间隙电流；げ捎猛饨犹坠蹸T电流，如下图所示。

这种配置，当主变的中性点直接接地时，主变的中性点间隙被中性点接地刀闸短接，应无间隙电流。但间隙电流；げ杉耐饨犹坠蹸T电流有电流，且和零序电流；げ杉淖圆阈虻缌鞔笮∫谎，由此间隙；ご嬖谖蠖骺赡。

当主变的中性点不接地运行时，零序电流；げ杉淖圆阈虻缌骱图湎兜缌鞅；げ杉耐饨犹坠蹸T电流仍然一样，零序；た赡芑嵊形蠖。

综合分析上面四种可能的电流互感器配置情况。

第三、四种方案，因为零序；ず图湎侗；ざ即嬖谖蠖目赡，因此在停投变压器中性点时，要提前投退相应的；。

第一、二种方案，只有在变压器中性点在不接地时零序；ご嬖谖蠖目赡，且如果间隙；さ牡缌鞫ㄖ敌∮诹阈虮；ぁ⑹奔涠ㄖ狄残∮诹阈虮；さ那榭鱿，可以；ち阈虮；げ晃蠖。恰好，根据定值整定规则，两个定值确实符合这样的关系。

这样，零序；ず图湎侗；びΩ媚芄灰恢北３滞度胱刺，而不需要随着变压器中性点状态的变化而投退；。

实际上，第三四种配置方案，在工作里，我确实也没见过。

一个更好的选择

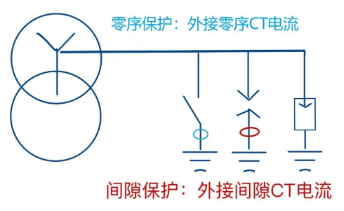

还有一个更好的配置方式，零序；ず图湎侗；さ牡缌骰ジ衅骶ザ琅渲，如下图所示。

这种配置，当主变的中性点接地刀闸直接接地时，主变的中性点间隙被中性点接地刀闸短接，无间隙电流。零序；つ芄徽范，间隙；げ换岫。

当主变的中性点接地刀闸不接地运行时，零序电流；げ换岵杉降缌，不会误动作。间隙；つ芄徽范。

这种模式下，；ね耆懒，不需要定值间的配合，也不需要随中性点状态投退操作。

这种方案应该是最优的。
