YJS-JA系列减速机高速轴断裂分析
减速机高速轴断裂分析
使用客户：煤化工
齿轮箱型号：YJS-JA系列减速机
制造商：KWZK
使用工况: 行走机构

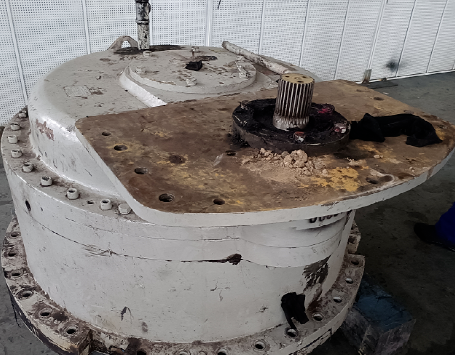

减速机外观
手动盘转输入轴 ，输出轴时转时停。

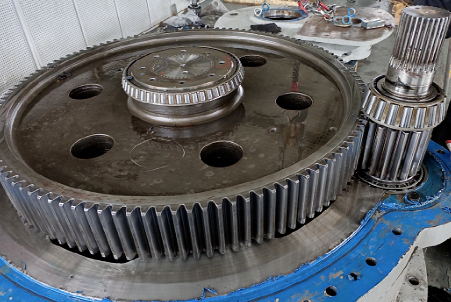

拆开上盖
齿轮无明显打齿。

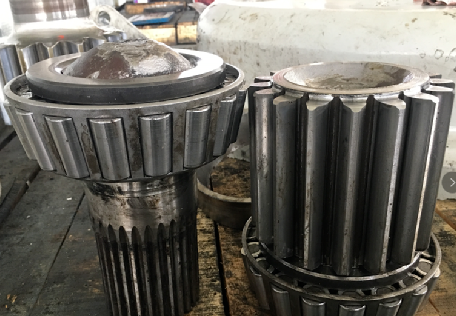

拿下高速轴
直接成两半了。

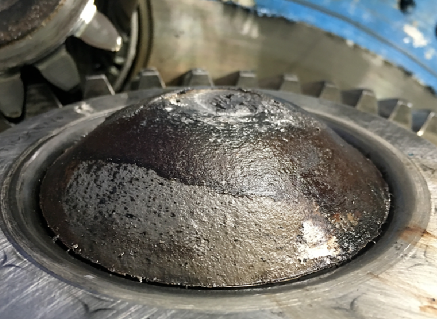

高速轴上半断口
断口像山丘 ，轻轻摸一下。感觉有轻微颗粒感 ，表面形状规则又挺拔。

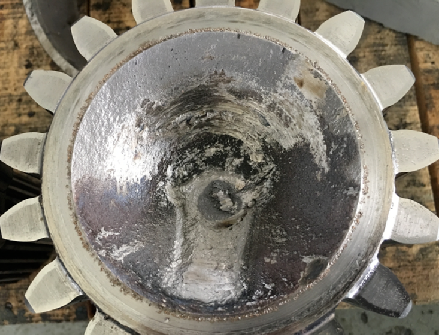

高速轴下半断口
断口像漏斗 ，表面较整体 ，颗粒形状较规则。

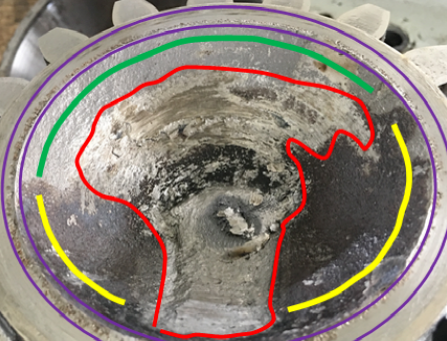

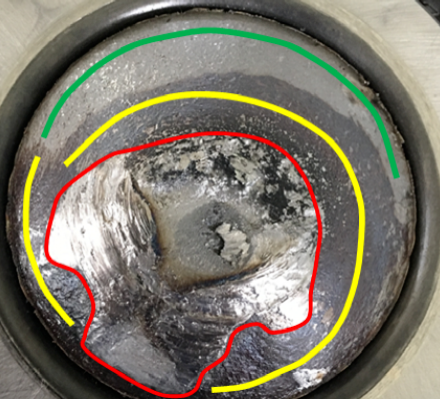

紫色区域为裂纹疲劳产生源区。
黄色区域为裂纹疲劳静扩展区。
绿色区域为裂纹疲劳动扩展区。
红色区域为疲劳瞬断区。

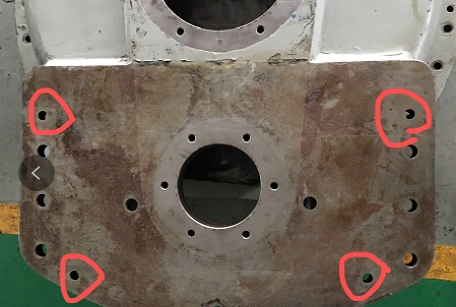

驱动电机安装位置
4个小红圈位置 ，要知道是干啥的。
断裂原因描述：
首先 ，这根轴在旋转中产生负荷旋转弯曲 ，持续径向剪切力 ，大应力集中于轴承安装处退刀槽 ，伴随旋转剪切次数增加 ，退刀槽处产生疲劳裂纹 ，裂纹不断扩展 ，形成断裂。
这例是很典型的旋转弯曲疲劳断裂。预防他的办法很简单 ，就是上图的四个小红圈 ，你只要在安装减速机的时候 ，砸上4枚定位销 ，就OK。如果你在安装时不下心把4个定位销给搞丢了 ，记得一定要补 ，千万不能用普通螺丝代替 ，不然就会产生本例中的断轴事故。
