JLS-WX系列流量开关显示为断开报警状态的维修知识

一、故障类别：显示流量开关为断开报警状态

二、仪表类型：流量开关断水报警器

三、厂家型号：JLS-WX系列流量开关

四、使用工况介绍：用于锅炉滚筒搅拌式冷渣机检测管道内是否有冷却水！

五、故障现象描述：接工艺通知，冷渣机出现断水报警故障，冷渣机；。

六、处理前安全措施：

1.办理检修作业票，待工艺人员安全交出该阀门

2.准备好相应的检修工具。

3.劳保用品穿戴规范

4.现场灰尘较大，检修作业时注意戴防尘口罩。

5.检查流量开关，先断电，（220V）防止线路短路或接触外壳。

6.拆检过程中，注意小零件（接线螺丝）掉落。

7.作业时查看周围环境！因作业位置为高温地带！防止烫伤！

8.确保不少于两人，并且有工艺人员监护。

七、故障原因分析及判断思路

1.查看接线柜接线端子处是否松动脱落。

2.管道内是否有水或水压力流量较小。

3.流量开关接线松动或脱落。

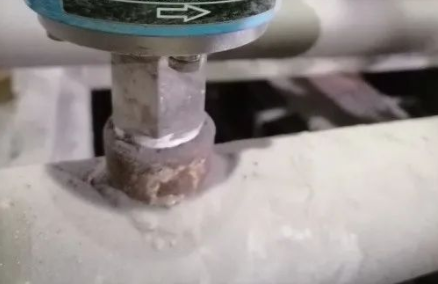

4.流量开关内部进水进水触电被腐蚀生锈从而接触不良。（并非无做防雨措施导致！而是管道内水压冲击大从而流进设备内部）

5.流量开关管道内部阻挡片脱落或弯曲无法达到有效的阻力从而触电断开

八、故障有效处理办法

1.工艺安全交出并断电

2.抚摸给水管道感觉下是否有水存在！如有水为仪表故障。

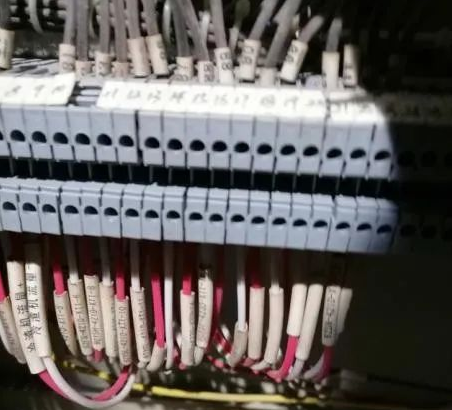

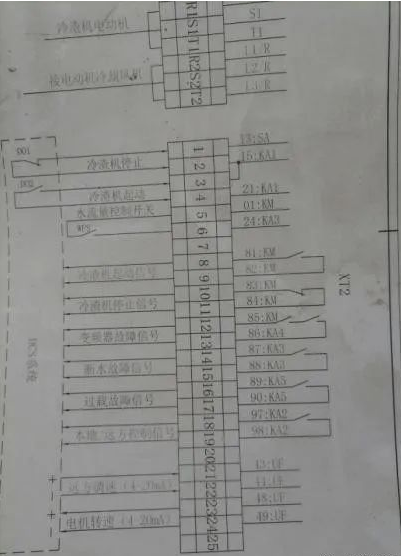

3.查看接线柜！找出14 15线查看接线端子有无松动或脱落现象。

4.查看流量开关接线端子是否有松动或脱落现象，并适当紧固。注意开盖后测量是否有电压，并确认已断电。

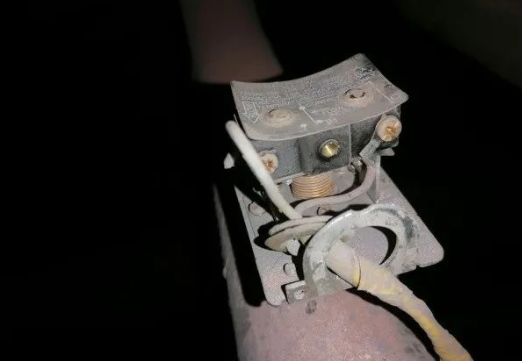

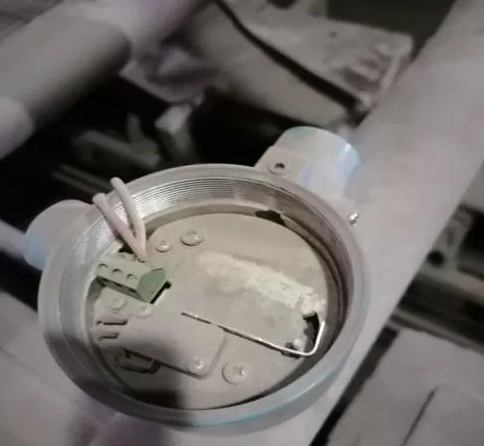

5.查看流量开关有无进水或查看触电是否被腐蚀。用小一字轻微剐蹭触点提高接触点导电性，再重新接线看是否有效果。

6.工艺关闭截止阀，拆开流量开关，查看阻力片是否脱落或弯曲造成断开报警。

九、最终故障原因

流量开关触点因材质原因生锈腐蚀管道内部介质进入设备内部导致触点接触不良！从而断开触点报警。

十、消除故障办法

将问题设备拆回并换新设备，旧设备做修旧处理。在无备件或耽误时间较长情况下为不影响锅炉出渣！可先将流量开关一组信号线端接起来消除报警！让设备运行起来。短接前一定要让工艺确认管道有水并告知工艺人员及班长工艺密切监控管道流水情况！并通知仪表班长及车间领导并办理相关票证。

十、安装方法及注意事项

在换新流量开关时仔细阅读说明书及接线图，搞清楚？统１盏，流量开关接的是？。一般接线端子处会表示有NO？鉔C常闭点，如无标识则可用万用表测量？１盏，按动下部的流向按钮。

在安装阻力片时一定要选用与被安装管道内直径相同的尺寸。阻力片一般分三种大中 小，可根据管道直径选用。安装时一定要根据介质流向安装，选用了？サ阌κ怯虢橹柿飨蛳喾吹姆较虬沧胺娇稍谟兴鞫榭鱿率潜蘸献刺∫话懔魉囟蓟嵊蟹较蚣

十二、改进措施

如上述故障为管道内水压冲击造成内部进水，腐蚀生锈？稍谘∪〔饬靠状ξ沸瓮渫反θ】卓苫撼宥粤髁靠氐某寤鳎≡诒Ｖそ橹柿鞫沽δ艽ザ１樟飨虬磁サ奶跫下；蛱岣呱璞钢柿，采用内部抗压防进水的流量开关，外部防雨防水防尘也要做好，由于冷渣机处高温环境，一定要做好信号线电缆线的防高温措施。

旧的流水开关可拆开分解，用砂纸打磨触点位置，可有效改善传导性。修复完善可做备件使用。
