超声波液位计DCS显示满量程、无液位、无回波

超声波液位计是工业现场常用的非接触式物位测量仪表，依靠超声波回波测距原理完成液位、料位检测，可适配高温、腐蚀、高粘度、易结晶、含杂质等静压仪表无法测量的恶劣工况
。该仪表无接触、无磨损、无堵塞、维护量小，广泛应用于污水、化工、环保、储料仓等装置
。超声波液位计测量稳定性易受泡沫、水雾、粉尘、障碍物、电磁干扰及温度变化影响，现场故障多表现为跳变、满量程、无回波、测量偏差等
。为规范仪表日常维护、故障排查及DCS系统处置流程，统一检修标准，本学习卡系统化整理仪表原理结构、安装规范及全套带DCS操作的故障处理内容，适用于岗位学习、技能考核与现场维保
。

仪表换能器发射高频超声波脉冲，声波在空气中匀速传播，接触液面后反射形成回波，探头接收回波信号
。仪表通过精准计算声波往返时间差，结合实时空气声速，换算出探头至液面的垂直距离，再通过安装高度差值运算得出实时液位
。仪表自带温度补偿功能，可修正温度变化带来的声速误差
。

公式
S = C×t/2
液位高度 H = 安装高度L ? 实测距离S

结构
超声波液位计主要由超声换能探头、温度补偿？椤⒅骺匦藕糯戆濉⑾允镜ピ⒎浪翘濉⑿藕攀涑龅缏芳敖酉叨俗幼槌
。设备无机械运动部件，整体分为一体式和分体式，输出标准4-20mA模拟信号或RS485数字信号
。

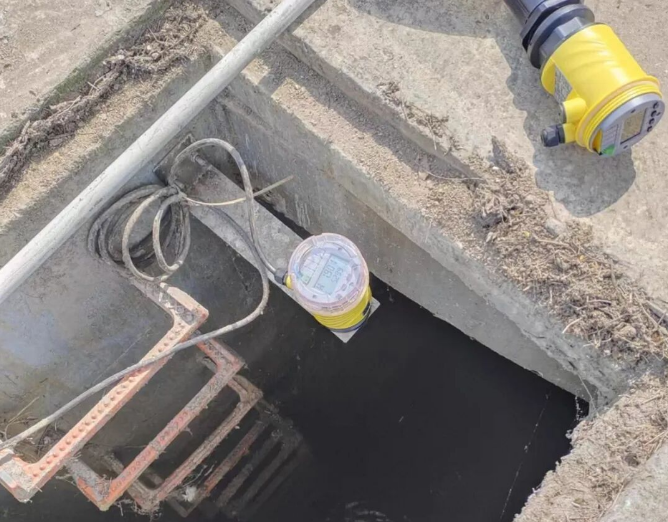

安装要求
仪表安装必须保证探头垂直正对液面，严禁倾斜安装
。安装位置避开进液口、出水冲击区、搅拌扰动区、泡沫聚集区及罐壁管道、加强筋等障碍物，防止杂波干扰
。安装需保留仪表固有盲区，不可贴近罐顶
。现场做好可靠接地，远离变频器、大功率电机等强电磁设备，露天设备做好防水防晒防护，接线口严格密封防水
。

注意事项
1. 探头必须垂直对准液面，避开进料口、搅拌、泡沫、水雾区域
。

2. 探测范围内无管道、钢架等遮挡物，防止虚假回波
。
3. 仪表单独接地，与动力电缆、变频器分开布线，减少干扰
。
4. 仅用干布擦拭探头，严禁水洗、涂覆杂物
。
5. 不得随意修改盲区、空高、阻尼、声速核心参数
。
6. 罐体吹扫、蒸汽作业时做好探头防护，避免损坏
。
7. 定期检查接线防水、线缆有无老化进水
。
8. 泡沫、高粉尘工况优先选用抗泡沫专用款超声波液位计
。

常见故障原因处理
1. 故障现象：DCS显示满量程、无液位、无回波
可能原因：液面泡沫过厚、罐内水雾粉尘大、探头结垢积灰、探头被遮挡、声波传播受阻
。
处理：清洁探头表面灰尘污渍，消除罐内浓雾粉尘干扰，调整安装位置避开泡沫层与遮挡物，开启仪表抗干扰、抗泡沫模式
。查看回波强度参数，确认AI通道无坏值、无故障报警，排除卡件及线路问题，待现场回波正常后观察曲线自动恢复
。
2. 故障现象：液位数值频繁跳变、波动紊乱
可能原因：液面波动大、罐壁杂波反射、周边设备电磁干扰、仪表滤波阻尼参数设置过小
。
处理：清理探头周围障碍物避免虚假回波，做好仪表屏蔽接地，远离强电干扰设备，适当调高仪表本机阻尼滤波参数
。
3. 故障现象：液位测量偏差大、读数不准
可能原因：安装高度参数录入错误、盲区参数设置不当、温度补偿失效、量程不匹配
。
处理：实地复测安装高度，重新正确设置量程、盲区、空高参数，恢复出厂参数后重新标定校准
。核对DCS组态量程与就地仪表量程完全一致，清除系统偏置，对比就地、远传数值，跟踪曲线线性度
。
4. 故障现象：液位时断时续、间歇坏值
可能原因：接线端子氧化松动、航空插头进水、屏蔽线缆老化、虚接接触不良
。
处理：紧固、打磨氧化端子，重新压接线路，更换老化破损电缆，做好接线盒防水密封
。持续监视通道断线报警，故障消除后复位DCS报警信息，确认信号连续无中断
。
5. 故障现象：环境温度变化后测量漂移
可能原因：仪表内置温度传感器异常、温度补偿功能失效、温差过大超出常规补偿范围
。
处理：重启仪表恢复补偿功能，检查探头工作状态，极端温差工况更换宽温型超声波探头
。观察温度跟随曲线，确认补偿功能投入正常，异常时记录设备缺陷，跟踪后续运行状态
。
6. 故障现象：就地有显示、DCS无变化或不刷新
可能原因：4-20mA输出电路异常、信号线正负接反、DCS通道卡死、通道被强制锁定
。
处理：核对仪表输出信号，用万用表测量电流值，检查线路极性，排查输出？楣收
。解除通道强制、取消锁定状态，复位AI采集通道，重启变量块，刷新实时数据
。
