电流互感器穿匝数搞不懂？一文给你说明白！

(一) 为啥要聊这个？小张的烦恼

昨天上午，同事小张拿着个电流互感器，一脸愁容地来找我。他说新装的电机回路要接线，可这互感器铭牌上的字儿他看不太懂，特别是“穿几匝线”、“绕完电流咋算”、“电流表变比咋设”，怕接错了计量不准，或者该跳闸的时候不跳，那可就麻烦了。

其实啊，这是咱们电工兄弟刚上手时常遇到的坎儿，好多人都在这儿犯迷糊。今天我就好好讲讲。

(二) 先搞懂两个基本概念额定二次电流和铭牌变比

咱们常用的电流互感器，它二次侧（就是小电流那头）的标准电流基本都是 5A，也有少数用的是 1A。

铭牌上一般会写着类似“150/5A” 这样的字样，这就是它的“变比”，意思是有时候也叫“倍率”
；褂幸恢中捶ㄊ恰150/5A，1匝”，这个“1匝”就是“铭牌匝数”，指的是厂家设计的时候，默认电缆直接穿过互感器中心孔洞一次（也就是1圈）时的状态。

这时候，一次侧（大电流那头）允许通过的最大电流就是150A，二次侧输出5A，它们的比值就是变比，150÷5=30倍。简单说，正常情况下，一次电流是二次电流的30倍。

(三) 关键来了穿匝数变了，变比咋变？电流咋算？

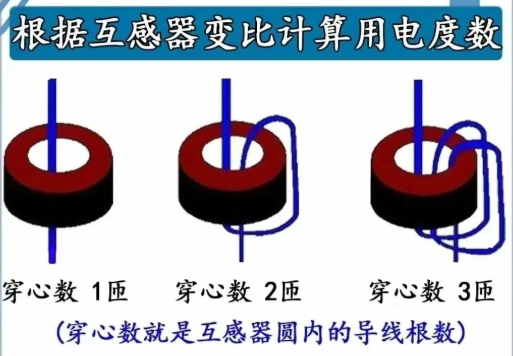

很多时候，一次电流太大或者太小，直接穿1匝不合适，我们就得多穿几圈（增加匝数）或者少穿几圈（减少匝数，一般就是1匝）。一旦匝数变了，变比就跟着变了！

这里有个核心公式，你记牢了：

实际变比 = (铭牌变比 × 铭牌匝数) ÷ 实际绕匝数

实际一次电流 = 二次侧测量到的电流 × 实际变比

举个例子你就明白了：

假设小张拿到的互感器，铭牌是 150/5A（铭牌变比就是30倍），铭牌匝数是 1匝，但他实际绕了 3匝。

套公式算实际变比：(30 × 1) ÷ 3 = 10倍。

如果这时电流表测到二次电流是 3A，那实际的一次电流就是：3A × 10 = 30A。

再举个例子：铭牌是 200/5A（铭牌变比40倍），1匝，实际绕了 2匝。

实际变比就是：(40 × 1) ÷ 2 = 20倍。

如果二次电流是 4A，实际一次电流就是：4A × 20 = 80A。

你看，绕的匝数越多，变比反而越。ū热1匝变3匝，变比从30倍变成10倍），算出来的实际一次电流也就相应变小了。反过来，绕的匝数越少（但不能少于1匝，除非互感器允许），变比越大。

(四) 变比设置—— 这一步错了，前面全白搭！

算出实际变比后，最关键的一步来了：电流表、电度表、PLC、DCS？樯系谋浔壬柚，都必须用这个“实际变比”，而不能再用铭牌上的原始变比了！

怎么设呢？

比如刚才第一个例子，实际变比是10倍。这意味着，当二次侧电流达到额定5A时，一次侧实际电流就是5A × 10 = 50A。所以，我们在设备上就应该把变比设置成 50/5A（或者直接设倍率为10）。

简单说，设备上的变比，要和你计算出来的“实际一次电流与二次额定电流的对应关系”一致。

(五) 实操中要注意的那些“坑”别不当回事！

1. 绕线要规矩：电缆必须紧贴互感器铁芯，一圈一圈挨紧了绕，不能重叠，不能留大缝子，更不能绕半匝！少绕或多绕半匝，变比就不准了，误差会很大。

2. 绝对不能开路。翰还苋屏硕嗌僭，电流互感器的二次侧（小电流那两根线）绝对不允许开路！一旦开路，会产生很高的电压，非常危险，能打伤人，也能烧坏设备！

3. 善用铭牌对照表：有些互感器铭牌上很贴心地印了“穿芯匝数-变比”对照表，比如“穿1匝150/5A，穿2匝75/5A，穿3匝50/5A”。你要是碰到这种，直接按表来就行，和我们上面公式算的结果一模一样，省事儿！

(六) 总结一下—— 核心就是“按实情算，按实情设”

说白了，电流互感器的绕匝数、电流计算和变比设置，没那么多弯弯绕绕的核心就是：

看铭牌：知道原始变比和铭牌匝数。

定匝数：根据实际需要确定穿几匝。

算变比：用公式“(铭牌变比×铭牌匝数)÷实际匝数”算出实际变比。

设设备：把电流表等设备的变比设成你算出的实际变比。

注意安全：绕线要规范，二次侧严禁开路！

工业现场，计量不准影响成本核算，
；け浔却砹丝赡艿贾律璞腹收喜惶，风险可不小。所以，咱们初学者一定要耐心点，多动手算几遍，多核对几遍，确保每一步都准准的。
