新设备热电阻测温不准？二线制比三线制误差大的真相

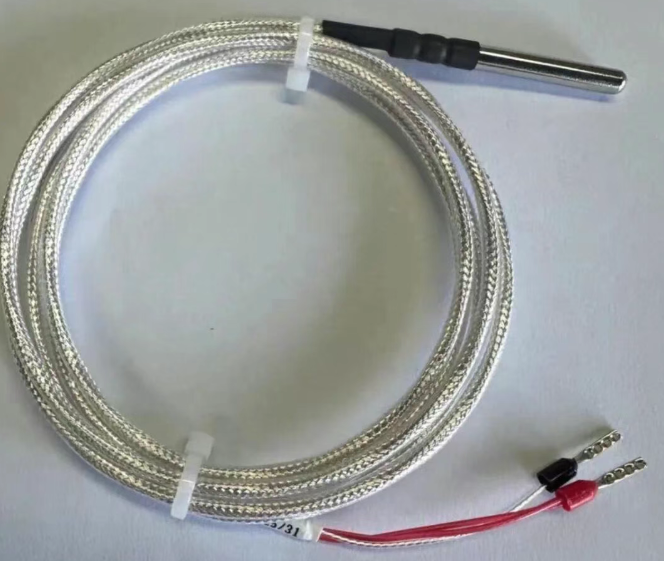

我先测了热电阻本身的阻值，对照分度表算出来对应的温度是38℃，和便携仪测的实际温度一致，但再测操作柜端的接线端子阻值，比热电阻本身大了1.2欧这多出来的就是二十米导线的固定电阻。跟你们说，二线制就是热电阻引出来两根线，直接接到仪表上，这种接法的问题很明显：导线本身有电阻，要是热电阻和仪表离得远、线拉得长，导线的电阻就会和热电阻的信号一起传到仪表里，仪表会把这部分线阻也算成温度变化，自然就比实际温度低了，而且距离越长误差越大。新设备出厂时可能是按短距离布线设计的二线制，没考虑咱们现场的长距离安装，这才导致了稳定的温度偏差。

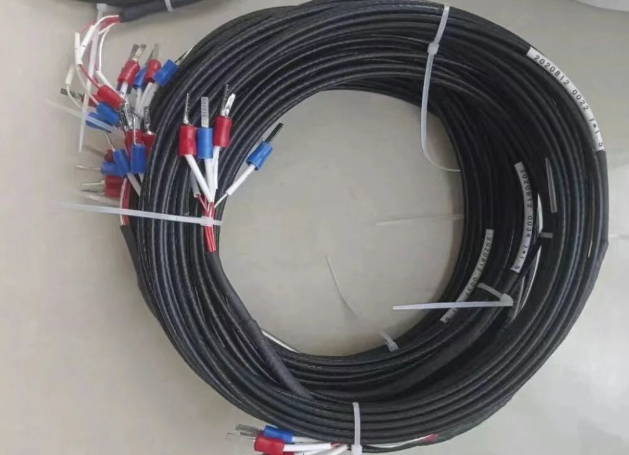

后来为了减少这种误差，就有了三线制。三线制是热电阻引三根线出来，接线的时候要注意，热电阻的一端接1根线，另一端接2根线，这2根线要接到仪表的同一个桥臂端子上，这样就能把导线本身的固定电阻抵消掉，测量精度比二线制高不少，车间里那些对温度准头要求高的设备，基本都用三线制。

这里得跟新手朋友说清楚，不是想把二线制改成三线制，随便多接一根线就行。关键得看热电阻本身的结构：如果原来的热电阻本身就是三线制类型（接线端有3个，只是现场布线时只接了2根），那补拉一根线，把第三个接线端引到仪表对应的补偿端子上就行
；但如果是纯二线制热电阻（只有2个接线端），光加线没用，得先换成三线制热电阻才能改接法。咱们这次遇到的新设备，配的就是三线制热电阻，只是现场布线时少拉了一根，所以补上线、按规范接好就行。

接完线我还特意检查了接线盒的螺丝，之前在别的设备上遇到过类似情况：接线盒螺丝松了，风机吹着设备震动，导线接头有时候贴紧端子、有时候晃开一点，会导致接触电阻忽大忽小，温度显示就会忽高忽低。这次把所有端子都拧紧，确保接触良好，再看仪表，温度直接跳到38℃，和实际测量值就差了0.2℃，小周盯着仪表屏笑了：“还是你们电仪的懂行，这新设备这下能正常用了。”

有人可能觉得“二线制和三线制接仪表没误差区别”，这可纯纯是错的。二线制有导线电阻带来的固定误差，三线制能抵消这个误差，两者的精度差异很明显，可不能混为一谈。要是对精度要求特别高，比如实验室那种场合，还会用四线制——热电阻引四根线，两根专门供电、两根专门传信号，能彻底排除导线电阻的影响，不过车间日常维修里用得不多。

其实新设备投用常遇到这种接线匹配的问题，不是设备本身坏了，就是没根据现场实际情况选对接线方式。新手朋友刚开始接触，记清楚这几点：二线制别用在长距离布线、三线制精度更高且改接有前提（热电阻需是三线制类型）、二和三线制有明显误差区别，再注意检查接线端子是否拧紧，基本就能避开大部分坑了。

要是你觉得今天这新设备验收的实操经验讲得实在，能帮到刚入行的朋友，后面我还会分享更多车间维修、设备调试的实用小知识。

最后得说一句：这都是我在化工厂电仪岗位上的个人实操经验分享，不代表设备厂商的官方技术规范，也不构成专业技术指导。实际现场操作一定要遵守所在单位的安全规程和专业技术标准，不确定的地方务必找有经验的师傅或专业技术人员确认，千万别自己盲目操作。
