雷达液位计（污水池场景）故障排查与参数优化

车间一早来报：五车间污水池的雷达液位计“停摆”了——DCS端始终显示“信号中断（BQ）”，连个基础数值都没有。这台液位计是之前浮球液位计因地基增高、量程不够才换的，用了不到两个月，按说不该出大问题。

对刚接触雷达液位计的初学者来说，遇到“无信号”别先拆设备，第一步先试断电重启：找到液位计的电源接线端子（通常标“+24V”“GND”），用绝缘螺丝刀断开电源线（注意戴绝缘手套，避免触电），等待30秒（让主板电容完全放电，避免程序残留），再重新接好电源。这次我等表头进度条走满1分钟，结果还是“无信号”，才确定不是临时程序卡死。

再就是拆检探头，拆探头时，初学者要注意两点：一是法兰螺丝均匀拧松，雷达的法兰通常有4颗螺丝，别盯着一颗拧到底，要对角交替。ū热缦扰1号，再拧对角3号），避免法兰变形；二是探头拿取轻拿轻放，别碰坏底部的传感器（聚四氟乙烯材质，虽防腐但怕摔）。

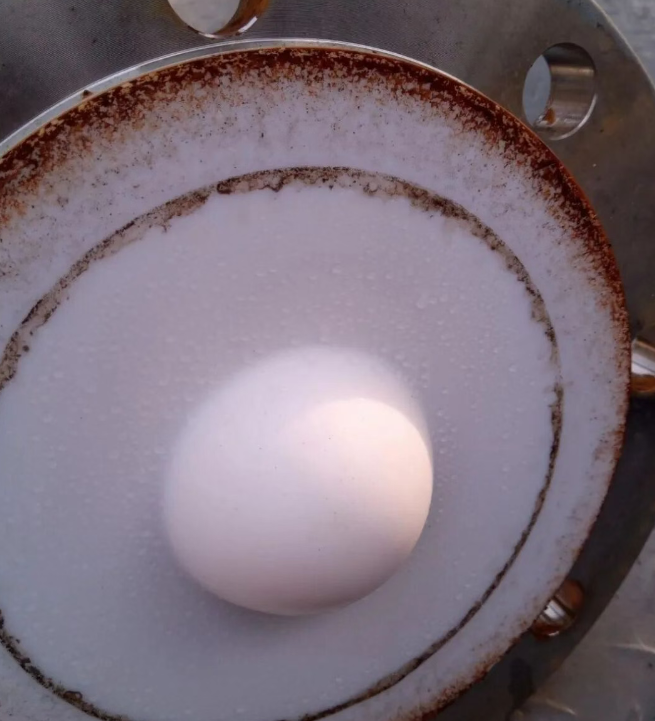

我拆下来一看，探头外壁沾了一层水珠和污水残留——这就是信号被挡的关键！出水口溅水裹在传感器表面，微波信号发射时被水珠折射，接收时自然抓不到真实液位。初学者清洁时别用硬刷，找块干净软布蘸无水乙醇轻轻擦外壁（乙醇挥发快，不会留水渍），缝隙里的残留可以用棉签蘸乙醇擦，注意别捅进探头内部。

装探头时发现，出水口就在液位计斜下方1米处，灌水时水流直冲探头；池子里还有搅拌器，运转时液面晃得厉害。对初学者来说，这种安装问题虽没法立刻改，但要记下来：后续调参数时，必须重点做“干扰抑制”，不然信号永远不稳定。

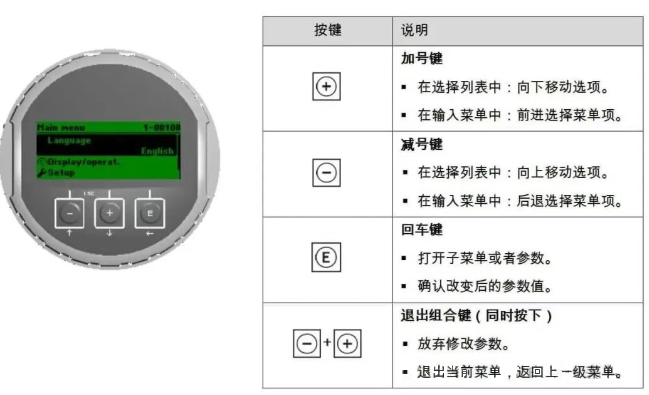

清洁完探头装回去，表头终于有信号了，但进雷达液位计“信号诊断”菜单（按 E 键→“诊断”→“信号强度”）一看，回波强度才13dB（正常需≥20dB）。翻参数时发现明显错漏：介电常数设的“2-3”，可污水是水基液体，介电常数≥4（初学者记：水、污水这类导电液体，介电常数基本在4以上，油类才是2-3）。

赶紧调整：按 E 进主菜单→“介质设置”→“介电常数范围”→选“4.0-7.0”，按 E 确认。再看信号强度，直接升到19dB，离合格线不远了。

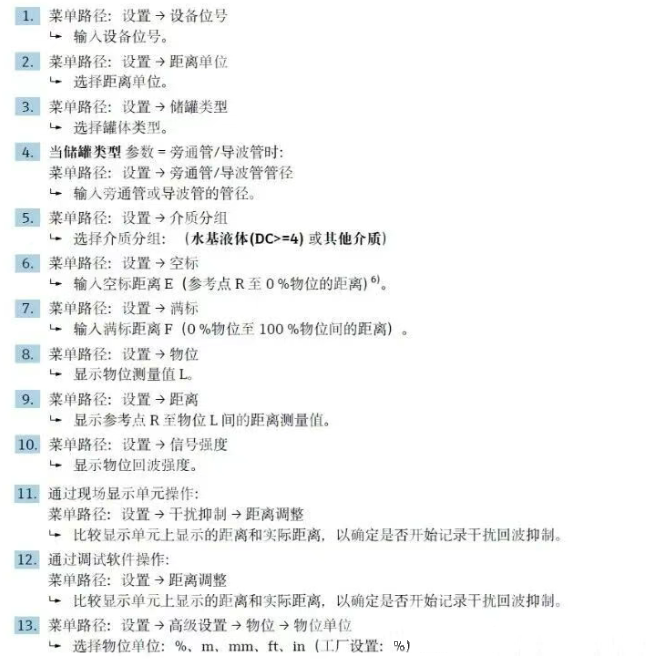

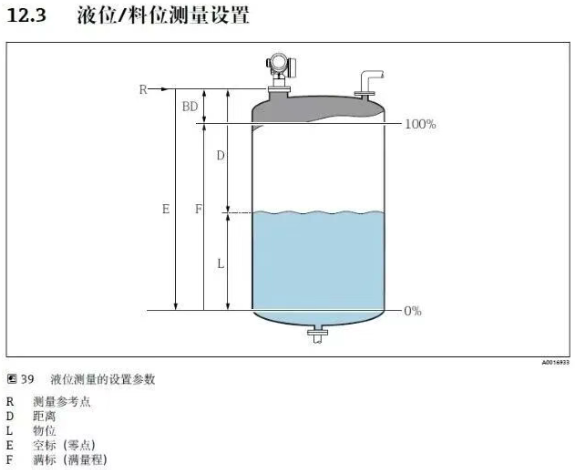

之前我也混淆过这两个概念，后来对照液位设置图才捋顺：我设的“0.8米”是空标（探头法兰面到池子盖子的距离，即0%物位）；而盲区是雷达本身的“测量死区”（这款喇叭口天线盲区0.3米，是探头下方不可测的区域）。初学者要记。嚎毡晔恰鞍沧敖峁咕嗬搿，盲区是“设备物理特性”，两者没关系，都要单独设置。

我补设盲区：主菜单→“高级设置”→“盲区设置”→输入“0.3m”，确认后有效范围就清晰了：从“盲区终点（探头下方0.3米）”到“满标（盖子到池底2米）”，刚好覆盖现场0.3米的真实液位。

针对出水口和搅拌干扰，分两步设抑制：先开“动态干扰抑制”（初学者易操作）：进“干扰抑制”→“动态模式”→选“开启”，雷达液位计会自动屏蔽液面波动的随机干扰；

再补“手动抑制”：观察到1.6米处有固定干扰，就设“1.5m-1.7m”的抑制范围（比干扰区宽0.1米，避免漏屏蔽），按 + / - 调完按 E 确认。

参数调好后，我盯着现场观察15分钟：表头显示“0.3米”，和测深杆量的真实值一致；信号强度稳定在22dB，远超合格线；开灌水循环、启动搅拌，液位波动仅±4mm，没再跳“无信号”；回控制室看DCS，“BQ”报警消失，实时数据每秒刷新，故障彻底解决。

1. 定期擦外壁：污水池溅水频繁，建议每周用软布蘸清水擦一次探头外壁，每月用无水乙醇彻底清洁，避免水珠堆积；

2. 记参数台账：把空标（0.8m）、满标（2m）、介电常数（4-7）、干扰范围（1.5-1.7m）记下来，下次维护不用反复试；

3. 加防溅挡板：跟车间建议，在出水口和探头间加弧形防腐挡板，从根源减少溅水，比调参数更省心。
