气动切断阀开关阀门不动作维修案例

一、故障类别：阀门不动作

二、仪表类型：气动切断阀

三、厂家型号：beat365KWZK-KG365

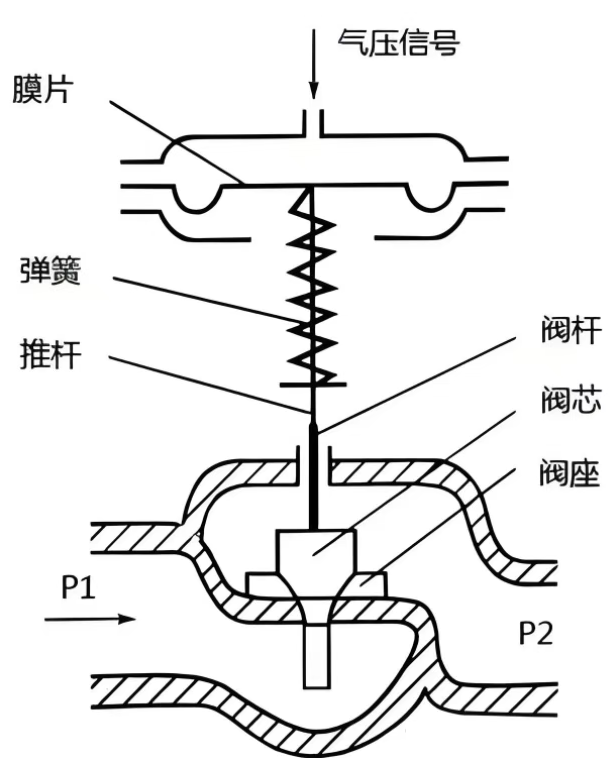

四、切断阀的组成主要包括：

1.阀体:主体结构
，连接管道；

2.阀瓣:（如闸板、球体）直接切断流体；

3.阀座:与阀瓣配合形成密封；

4.阀杆：传递动力
，带动阀瓣动作；

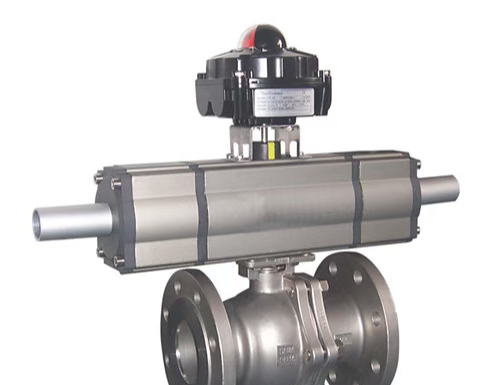

5.驱动装置：（手动、气动、电动或电磁）提供开关动力；

6.密封组件：（填料、阀座密封）防止泄漏；

7.附属部件：（电磁阀、阀位反馈器）实现快速切断或信号反馈
。

切断阀通过机械或自动控制实现快速关断
，确保系统安全
，广泛应用于石化、电力等行业
。

五、切断阀的原理

切断阀是一种用于快速阻断管道流体流动的安全装置
，其核心原理是通过驱动机构带动阀芯（如球体、闸板或蝶板）瞬间改变位置
，实现流路的通断
。当系统检测到压力异常、温度超标或泄漏信号时
，控制单元触发执行机构
，使阀芯在0.1-3秒内从全开转为全闭状态
，依靠密封面形成严密封堵
。部分阀门采用弹簧蓄能机构
，在断电/断气时自动切断
。关键设计包括低流阻结构、快速响应和泄漏等级达标
，广泛应用于化工、油气等危险工况的紧急隔离
。

六、使用工况介绍：阀门17XV-3009是用于烧嘴冷却水缓冲罐给水切断阀
，是控制烧嘴冷却水缓冲罐给水管线通断
，调节烧嘴冷却水缓冲罐液位的重要阀门
。

七、故障现象描述

工艺通知位于气化八楼烧嘴冷却水缓冲罐给水切断阀17XV-3009主控给了开信号
，但阀门控制管线内无量通过
，烧嘴冷却水缓冲罐液位无增加趋势
，现场确认阀门给了开信号
，阀门不动作
，需要仪表维修人员现场检查
。

八、处理前安全措施

1.确认阀门所在位置以及工艺介质参数并办理检修作业票
，解除相关联锁
。

2.阀门运行工况是烧嘴冷却水缓冲罐给水切断阀
，工作压力6MPa
，温度180℃
，作业前需确认工艺人员是否将阀门完全交出
，待阀体及管道温度降下来后再进行作业
。

3.穿戴好安全帽、劳保服、防护、手套以及防护劳保鞋等劳保防护用品
。

4.确保不少于两人作业
，一人作业
，一人监护
。

5.检查所有工具和设备是否处于良好状态
，确保没有损坏及暗病
，注意工器具的使用规范
，确保不会造成物体打击等人身伤害事故
。

6.制定应急计划
，包括应急撤离路线
，急救设备和紧急联系人信息等
。

九、故障原因分析及判断思路

1.检查电源和信号：首先确认电源和控制信号是否正常
。

2.检查气源：检修气源管线及气源压力是否正常
。

3.检查阀门机械部分：检查阀门阀体及执行机构是否损坏
。

4.手动操作测试：尝试手动操作阀门
，确认阀门动作是否正常
，在手动操作过程中
，阀门卡涩严重
，需下线检查
。

5.检查工况条件：检查阀门前后的介质压力、温度是否正常
，是否有异常介质可能导致阀门故障
。

6.检查维护记录：查看阀门的维护和检修记录
，了解阀门以往运行情况
，方便全面分析阀门故障原因
。

十、故障有效处理办法：

1.电源及信号问题：检查并紧固信号线路
，确保信号的准确性和稳定性
。

2.气源问题：确保气源压力稳定
，清除气源中可能存在的水分和渣质
。

3.机械故障：对于卡涩或磨损的部件进行清洁打磨或更换
。

4.执行机构故障：更换损坏的膜片及弹簧
，修复或更换存在漏气的气缸等
。

5
，阀体内部故障：清理阀芯阀杆阀座上的异物
，研磨或更换损坏的密封面
，修复或更换阀杆
。

十一、故障防范措施及改进：

1.定期维护：制定并遵守阀门的定期维护计划
，包括清洁、润滑、紧固零件等
，以确保阀门始终处于良好状态
。

2.使用高质量材料：选择耐腐蚀、耐磨的材料
，提高阀门的耐久性和抗损耗性能
。

3.操作人员培训：加强对于操作人员教育培训
，确保操作人员了解阀门结构
，工作原理以及日常维护保养方法
。

4.改进设计：针对阀门的运行工况
，改进阀门的设计和选型
，以提高阀门的适应性和可靠性
。

十二、故障处理经验谈：

1.安全第一：在作业前一定要落实安全措施
，确保具备作业条件再进行作业
，制定合理检修方案和应急计划
，确保检修工作的顺利
。

2.备件管理：确保关键阀门的备件的可用性
，以便在故障发生时能够迅速更换
，不影响生产进度
。

3.记录和分析：记录阀门的运行数据和维护历史
，以便备查
