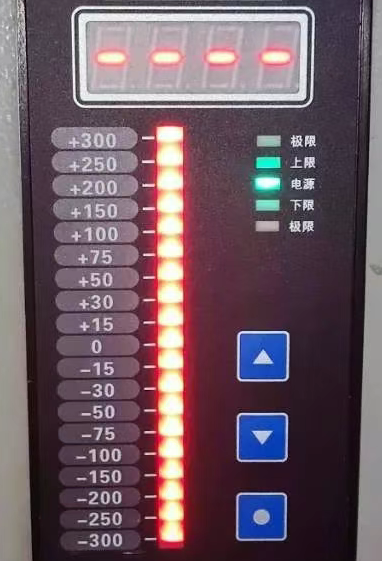

电接点水位计显示面板不准
知识点

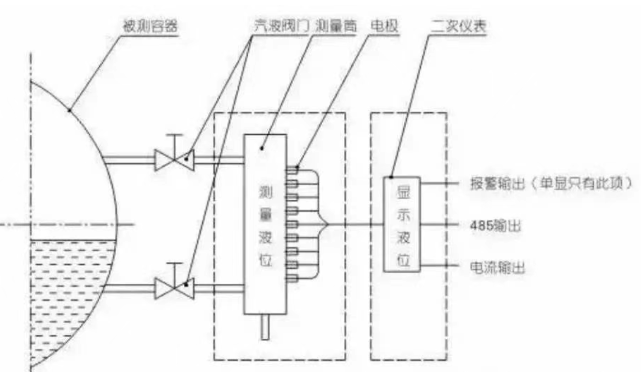

由于水和汽的导电性能差别极大 ，以发电厂锅炉汽包为例 ，一般水阻在几十ＫΩ ，汽阻在１ＭΩ以上 ，测量筒的作用就是将水位的高低通过电接点阻值的变化 ，转换为电信号送至二次仪表进行运算和逻辑判断 ，最后以发光二极管和数码管准确显示水位值 。
电接点水位计显示面板不准
检查处理经过
首先 ，重新梳理了一下电接点的接线端子 ，发现并无异常 。

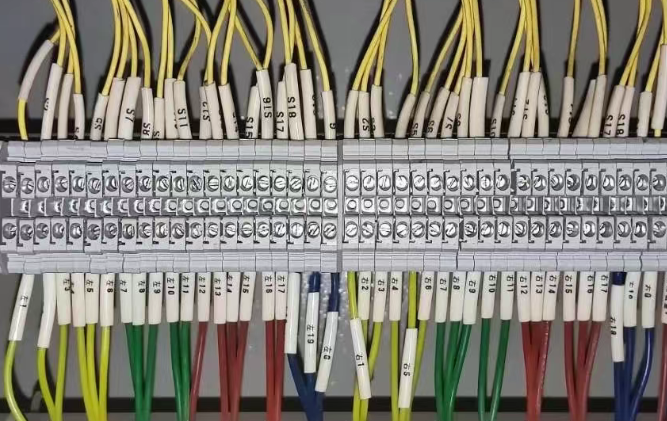

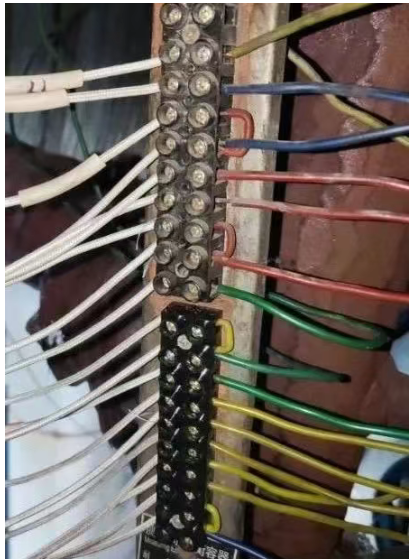

接线端子也无异常

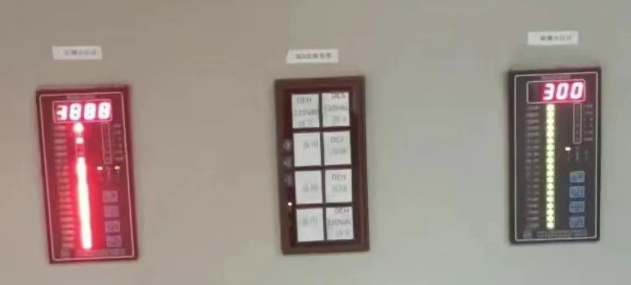

液位计显示屏正好有备件一台 ，由于经常性出问题 ，这次考虑换上 ，换好后还是不显示液位 。
查看说明书 ，可以进行电极测试 。
测试电极的方法
连续按“●”键两次 ，在标尺的下端出现一个闪烁的红点 ，数码显示器上显示一个数字 ，这个数字就是最下面的一个电极与测量简体之间的阻值 ，单位是KQ ，精度<±5% 按一下“▲”键 ，则标尺上的闪烁点上移一格 ，这时数码显示器上显示的是第二个电极的阻值 ，再按“●”键则转入正常工作状态 ，另外 ，如果1分钟内没有任何操作 ，也会自动转入正常工作状态 。

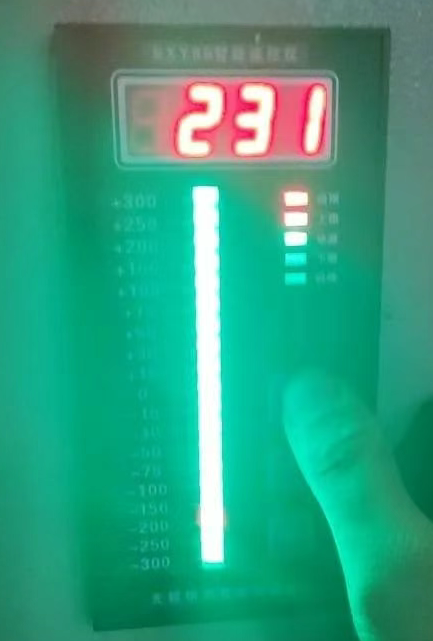

电极测试查看数值为“231”
出厂时的初始设置（最大水阻120K ，最小汽阻200K）

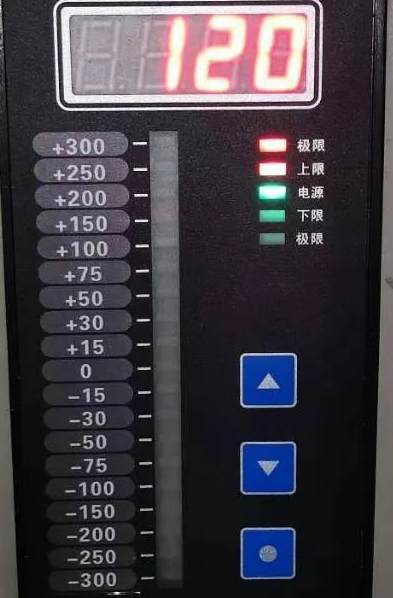

设置“最大水阻”

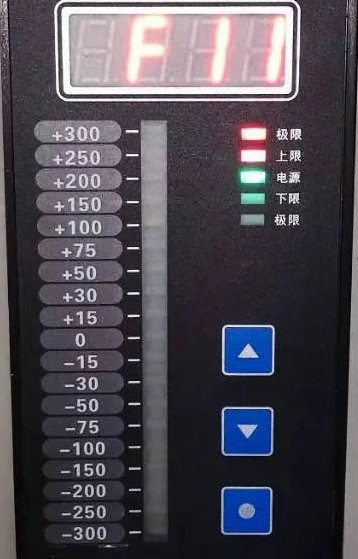

进入“系统设置菜单”（见进入系统设留菜单的步骤） ，选择“F11” ，

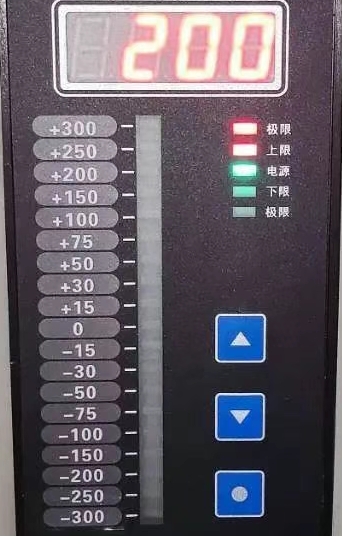

设置“最小汽阻”
在“系统设置菜单”中选择“F12” ，其它同设置“最大水阻” 。尝试了将水阻设置“200”和汽阻设置“300” ，依旧不显示 。

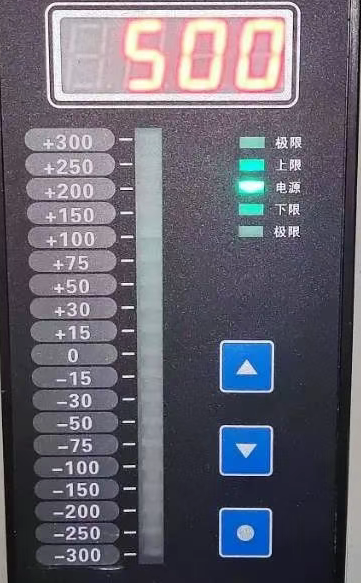

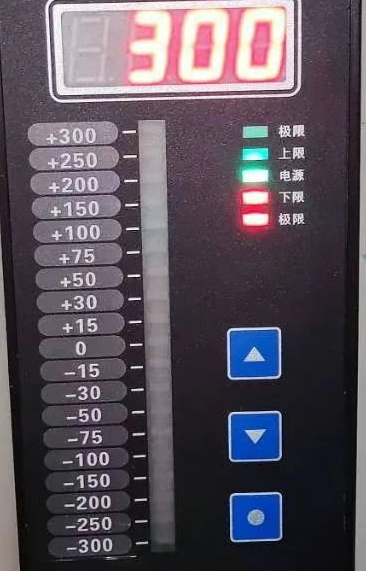

将水阻设置为“300”和汽阻设置“500” ，水位正常显示

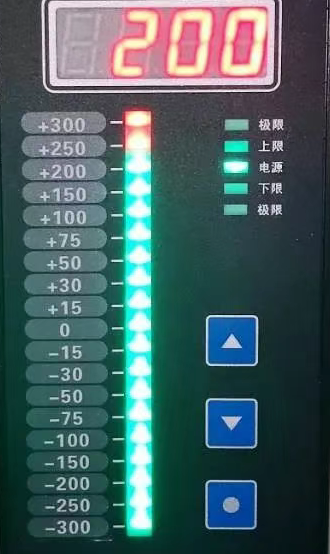

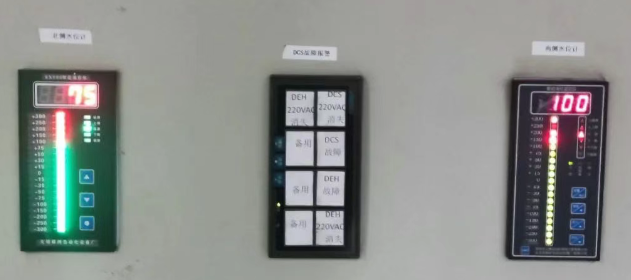

水位可以正常显示
