流量仪表转换器电源维修案例分享

故障：

24V电磁流量计转换器，因使用24VDC电源，而误接220VAC电源，造成保险管爆裂，黑屏。

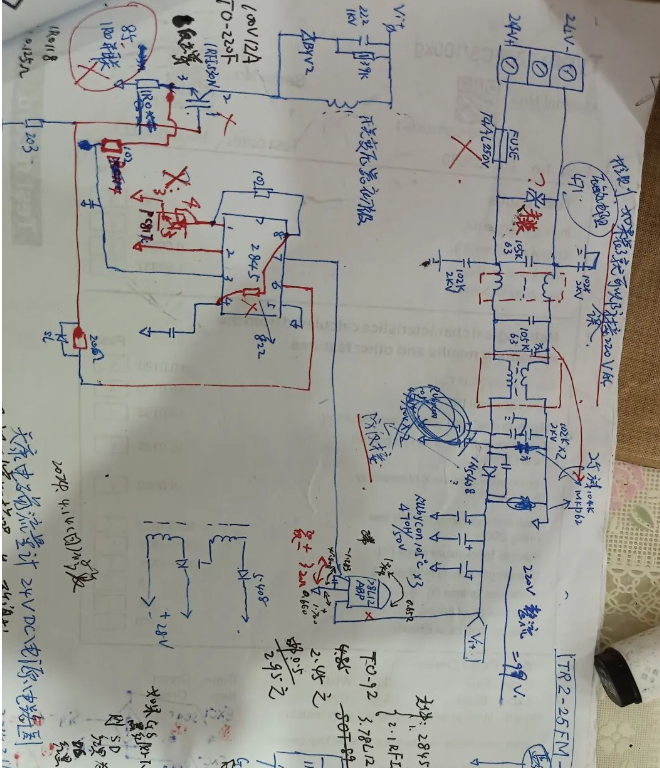

这是我测绘的主板电源电路图如下

从图中可以得知，由于电路板上部分
；ぴ被省略，造成故障扩大化了。如果图中压敏电阻在，则损坏的器件就可能只有保险管了，其后电路就会被
；て鹄。此是后话了！

电路简介如下，24v直流电源输入，经滤波抗干扰电路后，再经1N5408二极管进行防反接处理后，为后级提供电源。

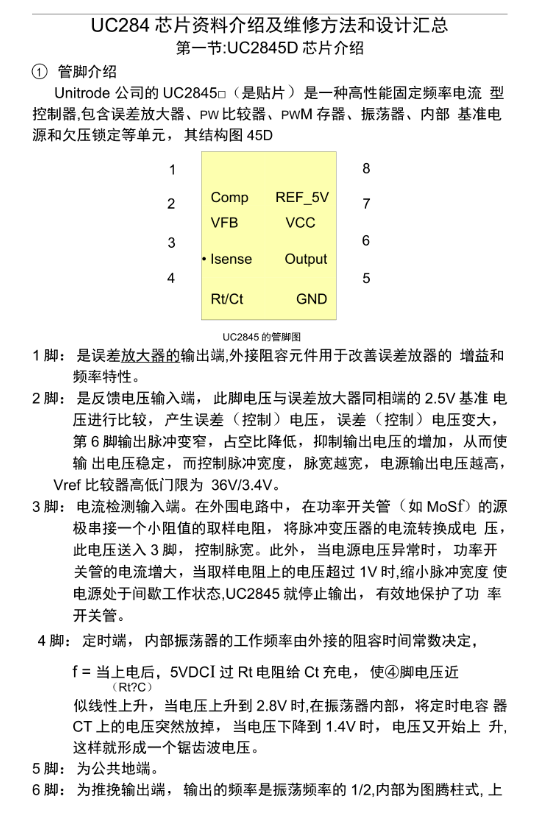

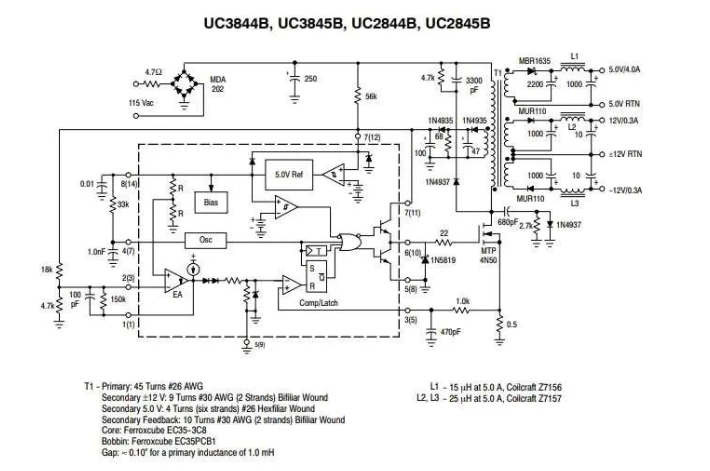

本电源核心开关电源？槲2845集成块，它通过输入直流电源经78L12稳压电源集成块为其提供工作电源，其工作原理与3845/3842大体相同，只是参数与应用场合区别而已。

其相关原理参数可百度搜索

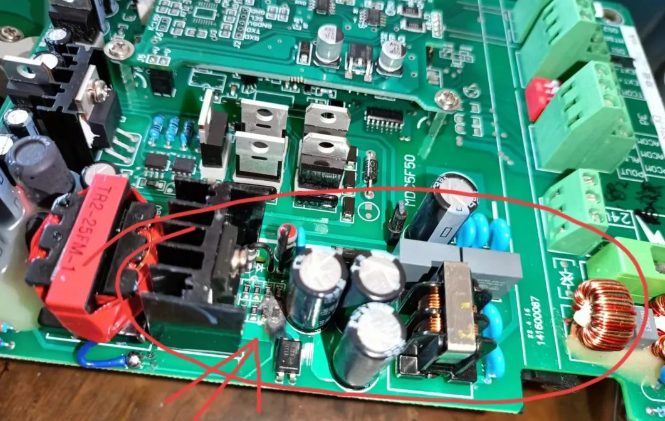

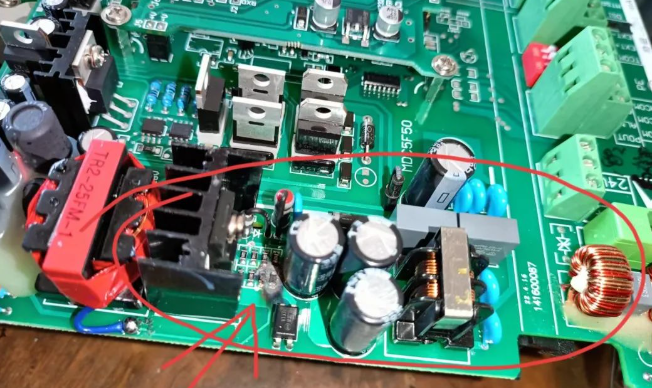

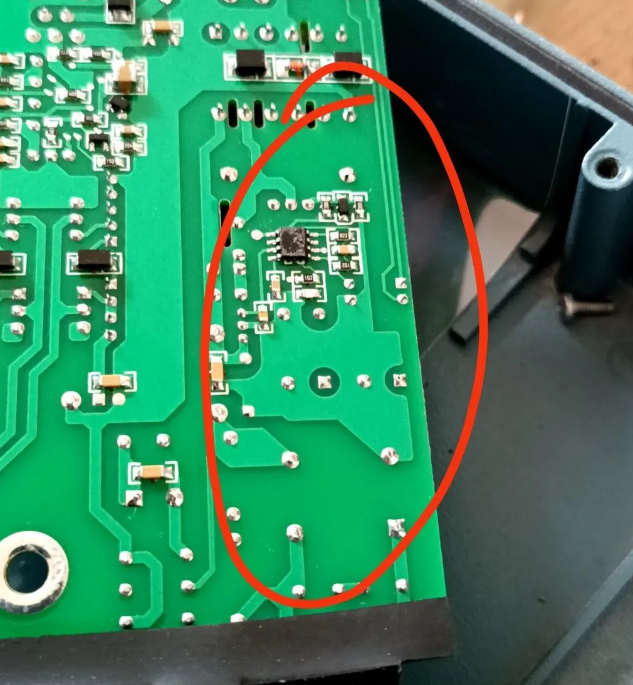

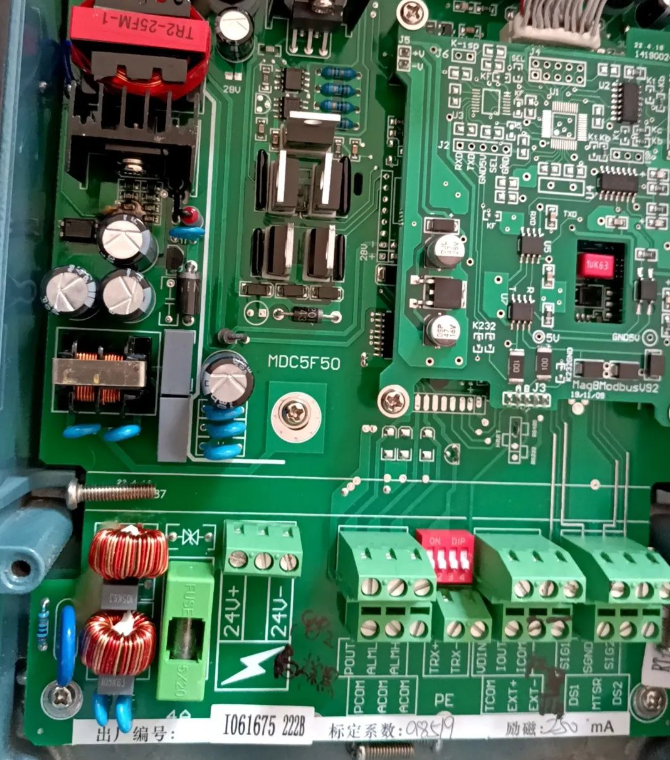

主板电源印刷板图

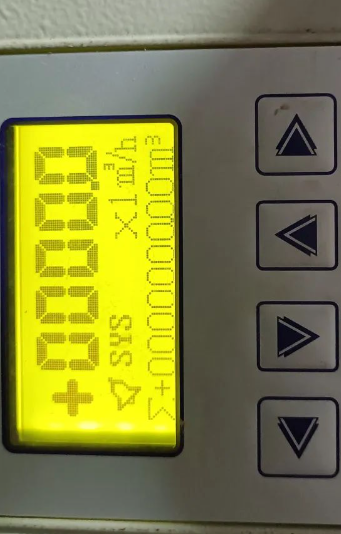

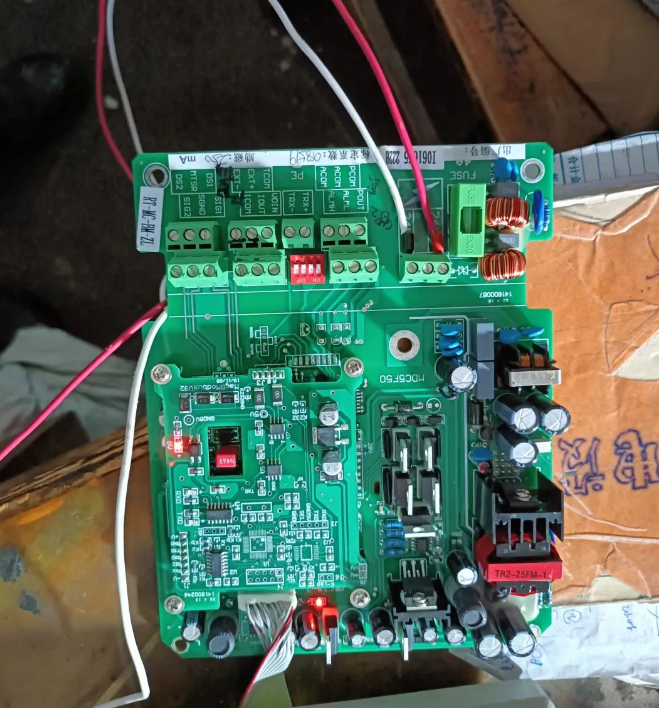

修复后上电图片

几点与大家交流的判断经验

光耦817c好坏判断

光耦也就输入1+2-脚，相当于一个发光二极管，输出3-4+脚，相当于一个可变电阻。了解这个原理，我们就可以用双万用表法实测好坏。输入端用数字万用表二极管档红1黑2，输出端用指针万用表R*1k档，注意黑4红3接法。1/2断续接入，指针表会从无穷大往右偏转变小。注意指针万用黑表笔是电池正端，与数字万用表相反。

功率场效应管好坏粗测

1.正常GDS排列的三引脚，不触摸G脚，用数字万用表二极管档红黑Rds,应为大阻值，红黑Rsd,应为表现为二极管的压降。

2.如果限流电阻都烧坏的话，一般这个功率管必坏

3.可以在线测量2/3之间压降，如果为0或小阻值，果断判断为坏的

PS:图中后来测的数据，是新品实测数据，请大家参考。其中这就是我们常用的方法，比对法，经验数据法，代换法，总之，别人花1分钟就找到故障元件，而你花几小时都没找出来，这就是别人1分钟背后，花费的时间远远不止于几小时，背后肯定不比你花的时间少……,台上一分钟，台下十年功。早就说明了这个普适的道理。

2845集成块，可以参照经验数据来比对或代换。
