气动开关阀的故障位置调整指南

1、气动开关阀调整骤

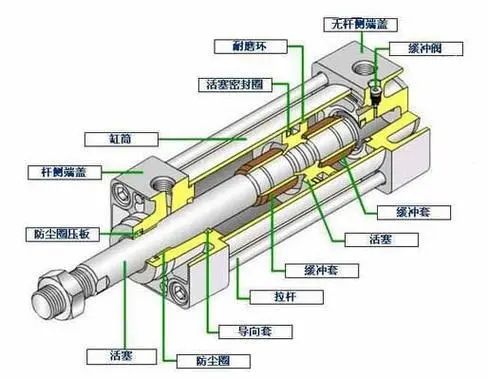

1.1气缸基本构造

在许多应用场景中
，由于工艺需求或选型不当等因素
，我们可能需要调整气动开关阀的故障位置（FO/FC）
。接下来
，我们将介绍如何将气开（FC）状态调整为气关（FO）状态
。

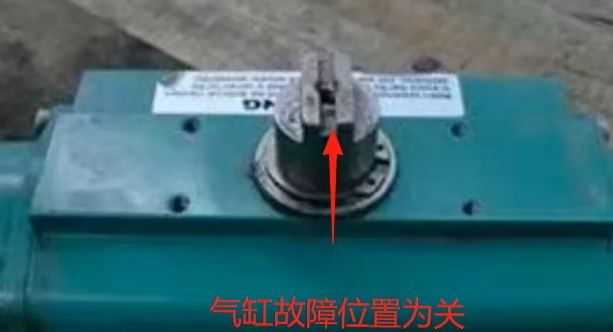

1.2故障位置封闭与拆卸

开始调整之前
，首先需要封闭气缸故障位置
。然后

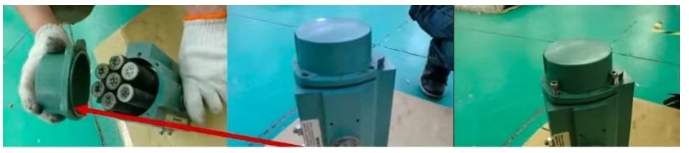

，卸下气缸两侧的螺栓
，并取下两侧的侧盖
。这一步需要小心操作
，以确保设备的安全和完整
。

1.3齿排与弹簧处理

将弹簧小心取出
，并妥善放置
，以确保其完好无损且不会遗失
。接着

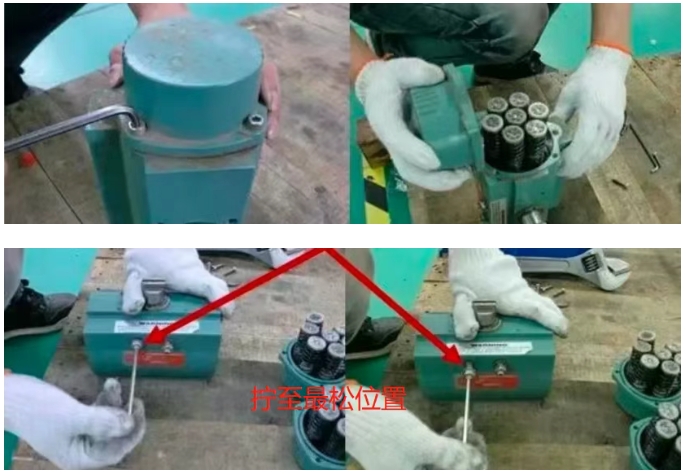

，将气缸的开合行程螺丝完全拧松至最松懈状态

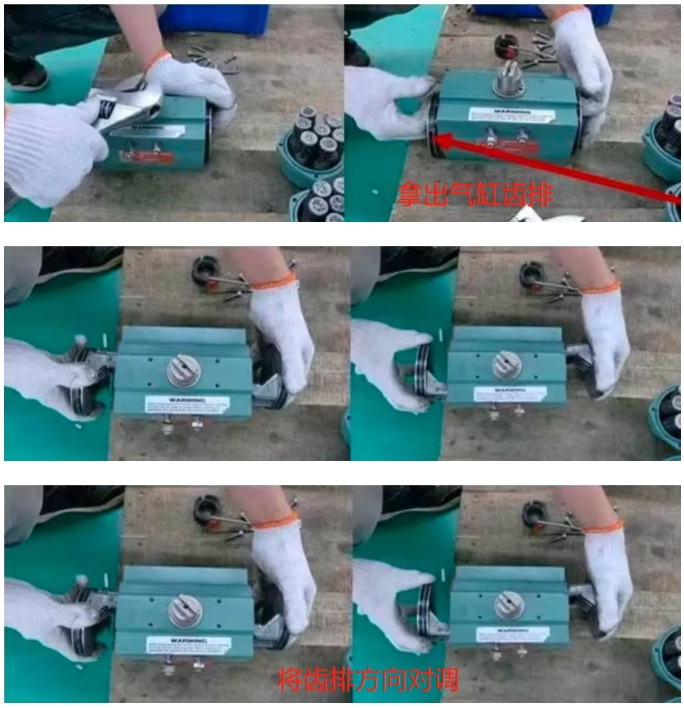

。在取出气缸齿排的过程中

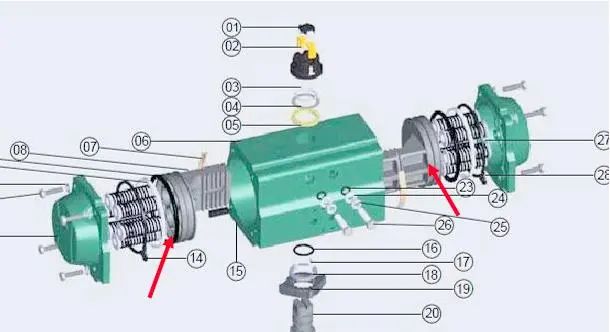

，要避免损伤到箭头所指的密封圈
。齿排取出后
，将其方向进行对调
。这一过程需要细致的处理
，确保每一个步骤都准确无误
。

1.4气缸角度与位置调整

调整气缸角度时

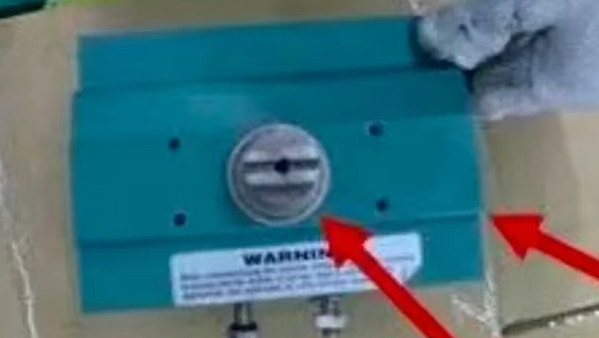

，需留意箭头所指位置

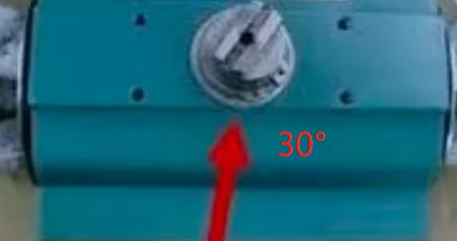

，确保角度约为30°
。

将齿排均匀地推至适当位置
，并确保在推到底之后
，齿轮轴与气缸保持水平状态
。同时
，两侧齿排推到底的距离应与气缸边缘保持一致
。请注意
，图中右边箭头所指即为气缸边缘的位置
。接下来

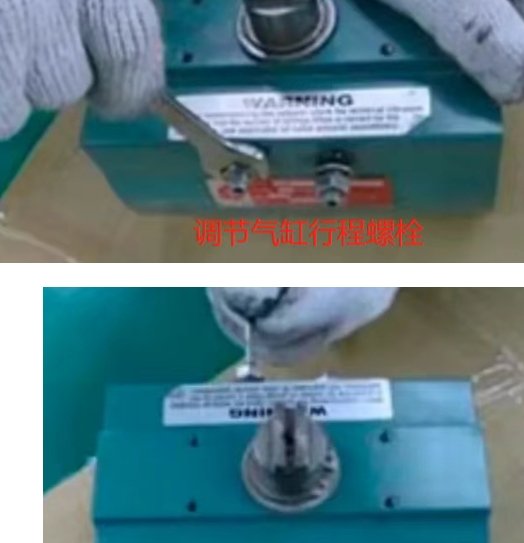

，调整气缸全开行程的螺栓
。将气缸置于完全关闭状态
，随后调整全关行程的螺栓
。要确保每一个步骤都准确无误
，以便最终的调节
。

将齿排均匀地推至适当位置
，并确保在推到底之后
，齿轮轴与气缸保持水平状态
。同时
，两侧齿排推到底的距离应与气缸边缘保持一致
。请注意
，图中右边箭头所指即为气缸边缘的位置
。接下来
，调整气缸全开行程的螺栓
。将气缸置于完全关闭状态
，随后调整全关行程的螺栓
。要确保每一个步骤都准确无误
，以便最终的调节
。

将气缸调至全关
，再调节全关行程螺栓
。

将弹簧放好
，拧紧侧盖
，在此过程中切勿掉落和损伤箭头所指密封圈
。

1.5 测试与确认在完成相关更改后
，务必进行通气测试
，同时仔细确认动作方向是否准确无误
。这一步是调整过程中的最后也是最重要的步骤
，以确保整个调节过程的准确性和有效性
。
