压缩机运行信号丢失跳车的故障处理

一、故障类别：43B压缩机运行信号丢失跳车

二、仪表类型：电气送来DI信号

三、厂家型号：

四、使用工况介绍：154机柜间DI信号（室内），常温常压，无腐蚀性物质

五、故障现象描述：43B压缩机主电机运行信号丢失，43B套压缩机停车，导致DMO合成系统42B系列联锁跳车。

六、处理前安全措施

1.办理好相关作业票；联锁票。

2.穿戴好劳保防护用品；准备好工具

3.通知工艺解除相关联锁，待联锁解除方可进行检查工作

4.检查场所在机柜控制室内，需做好防护措施防止信号干扰其他正在运行设备

5.两个人一起进入工作场所，一人监护，一人检查

七、检修过程以及故障分析

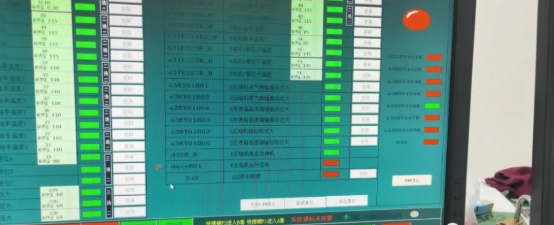

1.查看压缩机联锁逻辑画面，确认首出信号，如图1，红色“F”表示首出联锁信号。

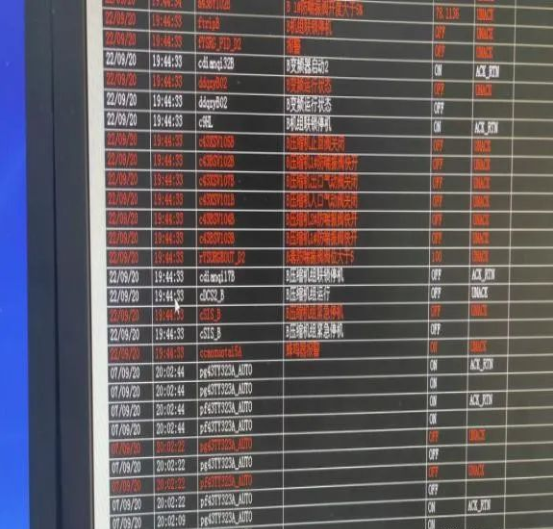

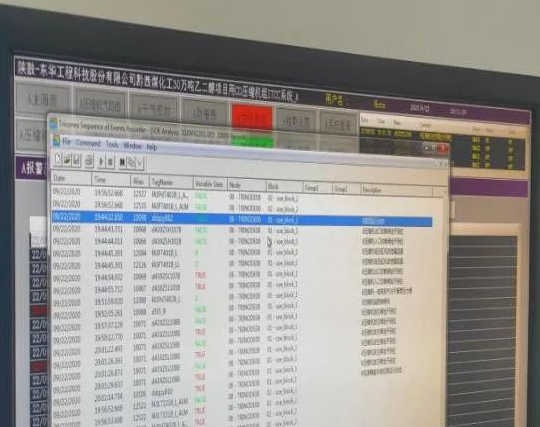

2.查看压缩机报警历史以及SOE信号记录，检查确认报警信号，再次确认引起发生联锁的报警信号报警。

3.根据以上检查情况确认和分析，确认引起跳车原因为主电机运行信号丢失而引起联锁跳车；分析原因有一下几点，第一仪表线路或继电器损坏，需要检查更换，第二仪表线路接线端子松动引起信号瞬间丢失导致跳车，第三是电气原因导致运行信号丢失。

4.根据以上分析，随即和工艺沟通并做好安全防护措施，进入154机柜间对43B压缩机运行信号的线路和继电器、接线端子进行检查和试验，完毕后确认线路和仪表部件完好，每有故障并通知电气检查电气原因。

5.经过电气检查为电气变频器输出？楣收弦鹪诵行藕哦，电气原因引起跳车事故。

八、故障防范措施及改进

1.巡检时注意加强对继电器信号和接线端子监控。

2.建议参加联锁的运行信号使用双继电器信号，避免误动作导致联锁；造成跳车事故。

九、经验总结

在发生事故后需第一时间确认事故原因并分析故障，并分析可能造成故障的原因，在检查和处理事故时必须小心谨慎，才能快速解决故障并且不影响其他正常装置的运行，减少事故对生产造成的损失。
