EPKS系统SIGNALSEL (信号选择器)？榈氖褂

一、描述

信号选择器功能块最多可接受6个输入信号
，并且经过配置可对如下输入进行操作：

·选出具有最小值的输入；

·选出具有最大值的输入；

·选出具有中间值的输入；

·计算输入的平均值；

·根据“Multiplex”(多路复用)的值选择输入
，即作为多路复用器。

二、功能

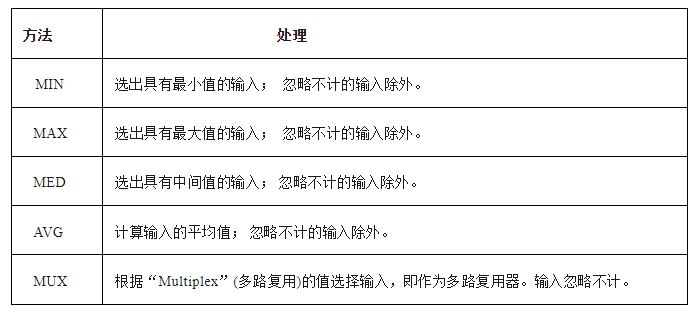

该功能块支持以下输入选择方法：

三、输入

·功能块可在P[1]到P[6]间选择接受2到6个输入。 小的两个输入为所需的P[1]和P[2]。

·所有输入均须从其他功能块获取。

·如果所连接的输入少于两个
，在？榧釉厥庇Ψ⒊觥爸辽傩枰恿礁鍪淙搿钡木
，并且避免启动？。

·如果有效输入的总数小于可配置参数“最少有效输入(NMIN)”值
，FB的输出则应出错。

·NMIN参数只能采用以下选择方法：MIN、MAX、MED或AVG
，如果选择的方法为MUC或实行的是强制选择
，则无法奏效。

四、输出

·辅助PV？橛τ惺涑鯬V和对应的状态PVSTS。

·如果有任何项被选作输出
，应备有SELIN参数用以指示输入。

·？橛τ幸韵率涑霰曛荆

-IGNORD：一个用于指示是否有输入被忽略的标志；

-IGNORDFL[1…6]：对应每个输入的单个标志
，指示是否该输入被忽略。

五、配置范例

例1 选择方法为MED

配有4个输入来查找有效输入中间值的SignalSel？樗瓒ǖ牟呗越聪旅娴姆绞街葱校

情况1：

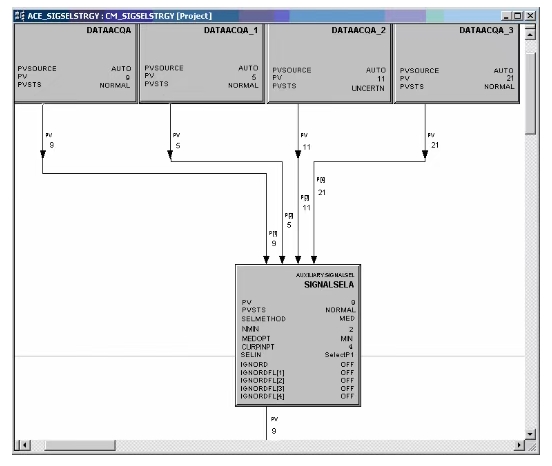

这种情况如上图所示
，设定为“Middle Two Inputs (MEDOPT):MIN”(“中间两个输入(MEDOPT)：MIN”)。

因此
，所选择的输入应该是中间两个输入值(P[1]和P[3])中的最小的一个
，即P1。选择了P1并且SignalSel的PV值等于9
，即P[1]的值。

情况2：

如果？樯瓒ㄎ癕iddle Two Inputs (MEDOPT):MAX”(“中间两个输入(MEDOPT)：MAX”)
，以下参数的值将变为：

PV: 11

PVSTS: UNCERTN

SELIN: 选择P3

此时选择的就是中间两个输入值(P[1]和P[3])中最大的一个。因此
，选择了P3
，且PV等于11
，即P[3]的值。PVSTS等于“UNCERTN”
，这是因为选择的输入P[3]对应的状态不确定(“UNCERTN”)。

情况3：

如果？樯瓒ㄎ “Middle Two Inputs (MEDOPT):AVG”(“中间两个输入(MEDOPT)：AVG”)
，以下参数的值将变为：

PV: 10

PVSTS: UNCERTN SELIN: None

此时选择的就是中间两个输入值(P[1]和P[3])中的平均值。因此
，选择了“None”
，PV等于10。PVSTS的状态为“UNCERTAIN”
，这是因为选择的输入为P[1]和P[3]的平均值
，其中一个的状态不确定(“UNCERTN”)。

情况4：

假设输入P[3]出错。此时
，只有三个(奇数个)输入有效
，这三个当中的中间值(P[1])则直接作为PV
，不论MEDOPT(只有有效输入的数量为偶数时可用)的值是多少。其策略可参看下图：

情况5:

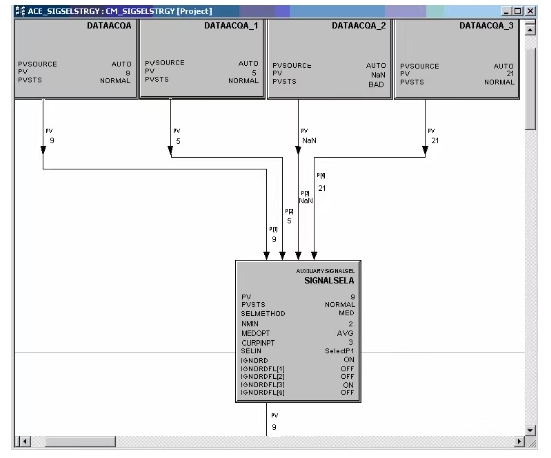

假设输入P[1]、P[3]、P[4]被忽略
，则分别设置对应的IGNORDFL[ ]参数。此时若只有一个输入有效而且CURINPT小于NMIN
，那么？槭涑霰簧柚梦癇ad”
，SELIN设置为“None”。

情况6：

此时
，用户可用强制选择覆盖以前的选择
，即同时设置FRCPERM和FRCREQ
，FRCSEL所表示的输入应被选作输入。用户也可强制选择忽略输入。
