压缩机允许启动信号辅操台灯屏不亮的故障维修

1.故障类型：52A系列循环气压缩机允许启动信号辅操台灯屏不亮

2.故障现象：

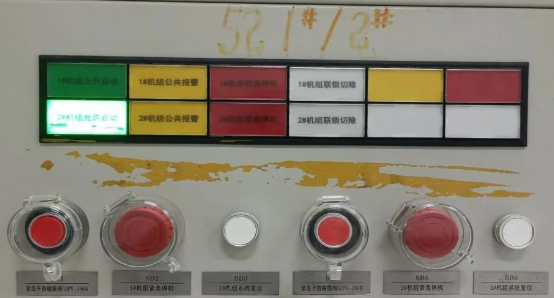

乙二醇工艺人员通知52A/B系列循环气压缩机正常运行时，允许启动辅操台灯屏显示应常亮绿灯，52B机组允许启动辅操台灯屏显示正常，52A机组允许启动辅操套灯屏不亮。

3.故障原因分析及思路判断：

在接到工艺人员通知后，仪表DCS人员第一时间赶到150B查看52机组辅操台灯屏显示情况与工艺人员描述一致；

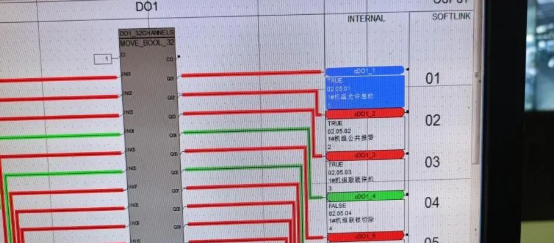

①打开52机组组态软件1131查看到52A机组允许启动逻辑及信号输出正常（为1）；

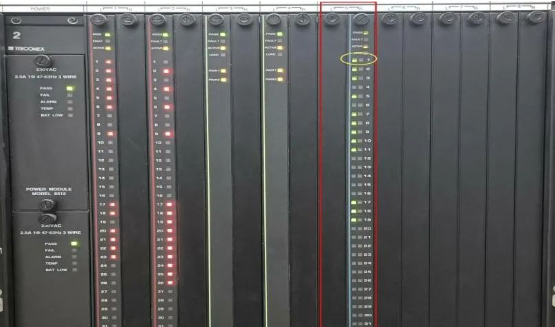

②在1131组态软件内查看并记录允许启动信号所在控制卡件及点位信息（02.05.01），打开52A机组控制柜，检查2号机笼第5块DO卡件01通道，通道灯亮、卡件及通道运行正常；

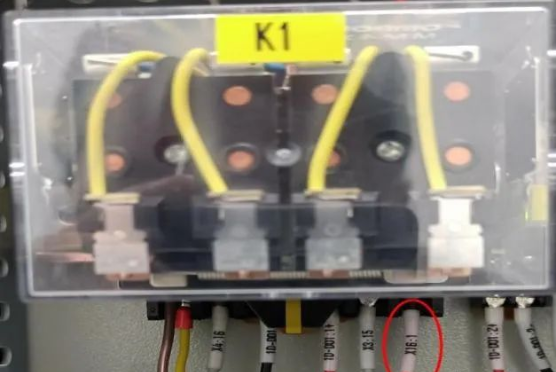

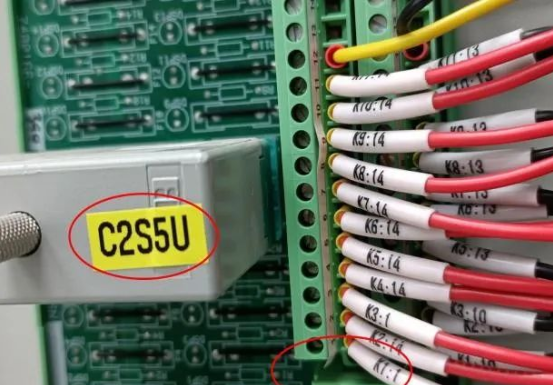

③检查该允许启动信号对应的继电器板中保险完好、无故障报警，检查对应继电器K1，有三组接线（去电气、去辅操台、去现。；

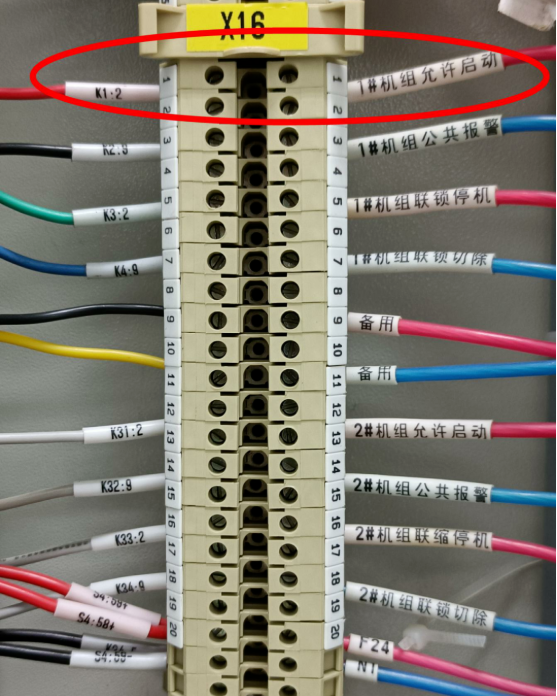

其中去辅操台灯屏显示接线线号为X16:1单根接线，用万用表直流24V电压档检测该接线端子对地电压显示为0；

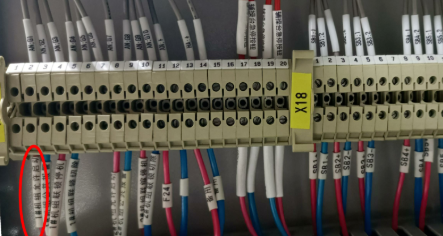

④检查辅操台接线端子排中52A机组允许启动对应接线端子（该接线为共正），万用表直流24V电压档对地检测电压为24V，供电正常，负端电压检测为0；

结合之前控制柜内电压测量的结果，判断52A机组允许启动信号辅操台灯屏不亮故障原因为辅操台内置灯损坏（或接线松动），造成在允许启动信号正常的情况下灯屏显示异常（不亮）。

4.故障处理及防范措施：

灯屏显示不亮需更换辅操台内置灯（或紧固接线）即可恢复正常，但是需要切除辅操台内紧急停车按钮、防喘振阀门快开按钮等相关联锁后，打开辅操台箱盖进行检维修，由于该辅操台为52A/B两台机组共用，且目前机组正常运行，如果开箱检维修，必然牵扯到紧急停车、防喘振阀门快开的接线及按钮，一旦出现误触或接线松动等问题，在恢复联锁时进而引发误动作，将会造成机组跳车，影响工艺正常生产，所以联系工艺人员说明情况后，商议待停车后处理。

类似故障可以在停车检修时重点检测辅操台内部回路完好性、线电阻、接线端子牢固无松动等，并做好相关实验及记录，发现故障及时处理，以便于在开车和生产运行期间不会发生上述问题，在购买内置灯、辅操台按钮等备品备件时，严格把控产品品牌及质量，做好安装前测试。
