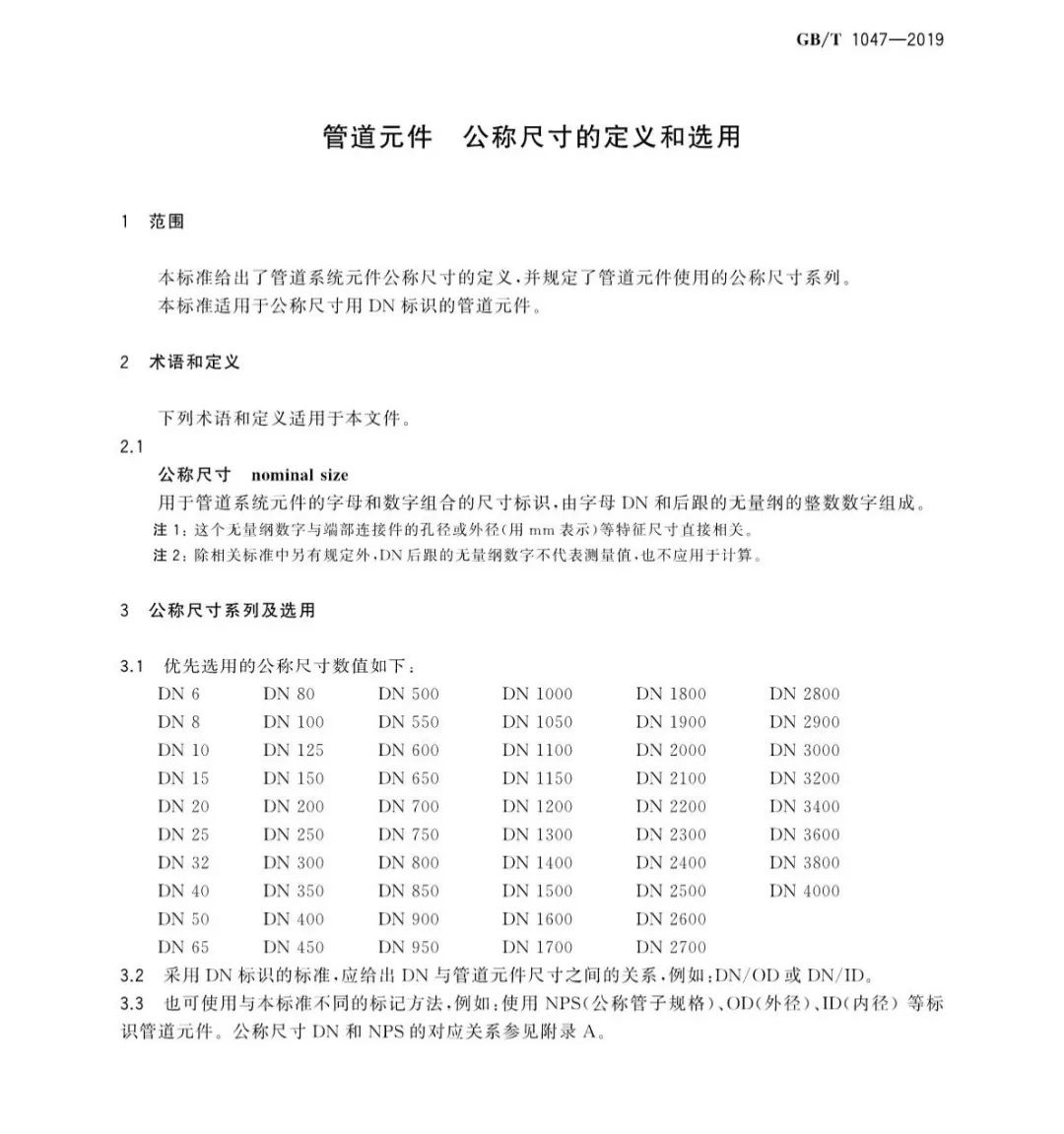

公称尺寸：是用于管道系统元件的字母和数字组合的尺寸标识 ，由字母DN和后跟的无量纲的整数数字组成。需注意 ，这个无量纲数字与端部连接件的孔径或外径等特征尺寸直接相关 ，但除相关标准中另有规定外 ，DN后跟的无量纲数字不代表测量值 ，也不应用于计算。? 内径：管道内部的实际直径 ，即管道内壁之间的距离。
? 外径：管道外部的实际直径 ，即管道外壁之间的距离。
数值关系

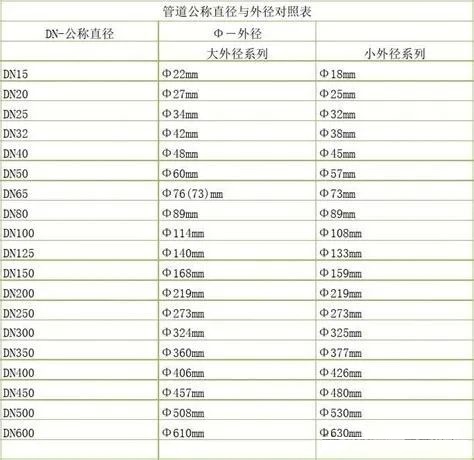

? DN与外径（De）的关系：DN值可以通过公式DN≈De-2×壁厚来估算。
? DN与内径的关系：DN值更接近于内径 ，但并不等同于精确的内径。对于同一公称直径的管道 ，其内径会因壁厚的不同而有所差异。
例如 ，对于DN200的管道 ，其外径可能是219mm ，而内径则可能因壁厚的不同而有所变化。因此 ，DN值更接近于管道的内径 ，但并不是精确的内径或外径。

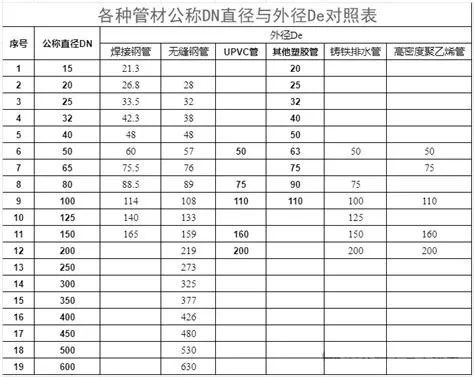

不同材质管道的标注方式
? 水煤气输送钢管（镀锌或非镀锌）、铸铁管等：管径宜以公称直径DN表示。
? 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等：管径宜以外径×壁厚表示。
? 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等：管径宜以内径d表示。
? 塑料管材：管径宜按产品标准的方法表示。
总结来说 ，DN是一个标准化的参考尺寸 ，用于管道系统的设计和制造 ，它既不是外径也不是内径。在选择管道时 ，需要根据具体的工程需求和系统设计来确定合适的DN值 ，并参考制造商提供的规格表来选择具有相应外径和壁厚的管道。相关标准规范：

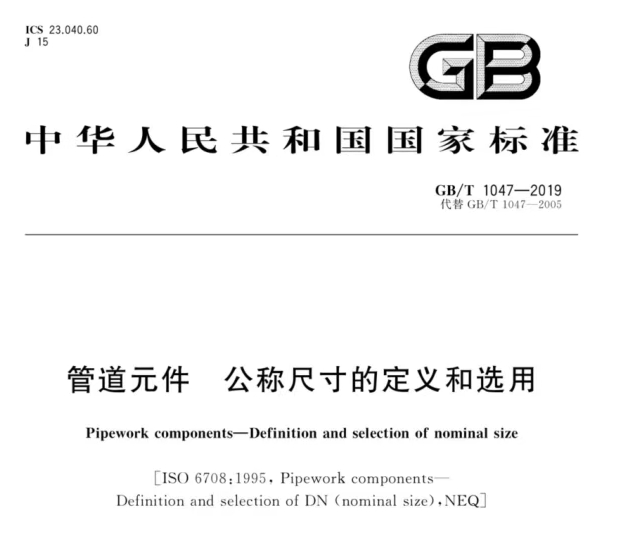

1047-2019《管道元件 公称尺寸的定义和选用》由国家市场监督管理总局、中国国家标准化管理委员会于2019年3月25日发布 ，并于2019年10月1日实施。
本标准与2005版相比 ，主要的技术变化为：
1）增加了公称尺寸DN550、DN650、DN750、DN850、DN950、DN1050、DN1150、DN1300、DN1700、DN1900、DN2100、DN2300、DN2500、DN2700和DN2900 ；

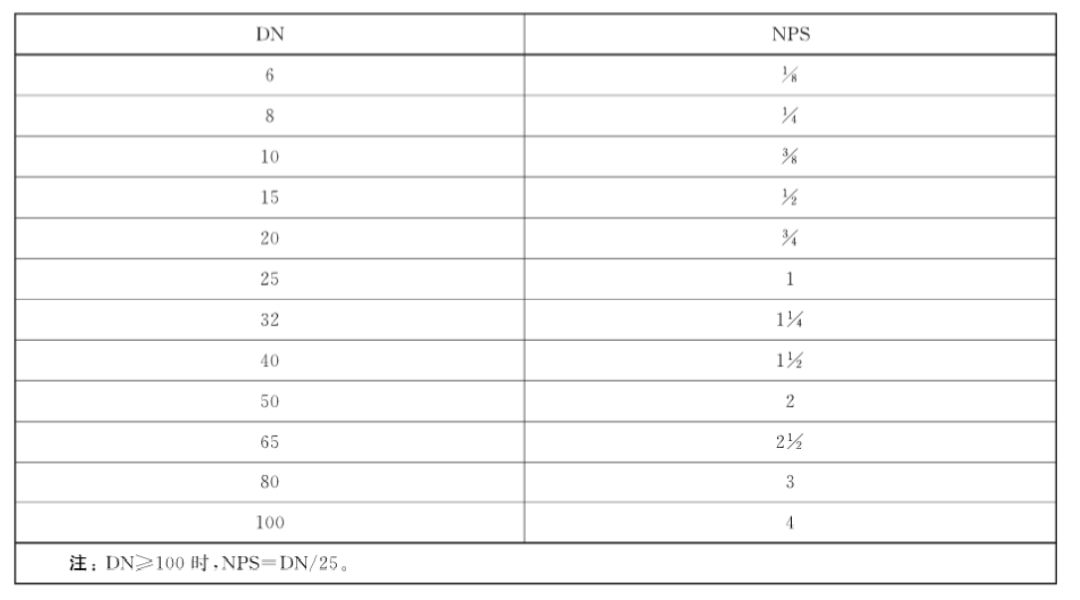

2）增加了公称尺寸和NPS的对应关系 ，如下表所示：
