仪表干接点和湿接点的差异与应用实例

以前在工作中
，总听老师傅说干接点湿接点的
，总是搞不明白具体有什么区别
，今天就一起学习下
，两者到底有什么区别
，都分别用在什么地方。

在工业自动化里
，仪表的干接点和湿接点极为关键
，弄懂它们对保障系统稳定、实现精准控制意义重大。下面
，咱就讲讲二者区别
，结合化工企业实例说明。

一、定义不同

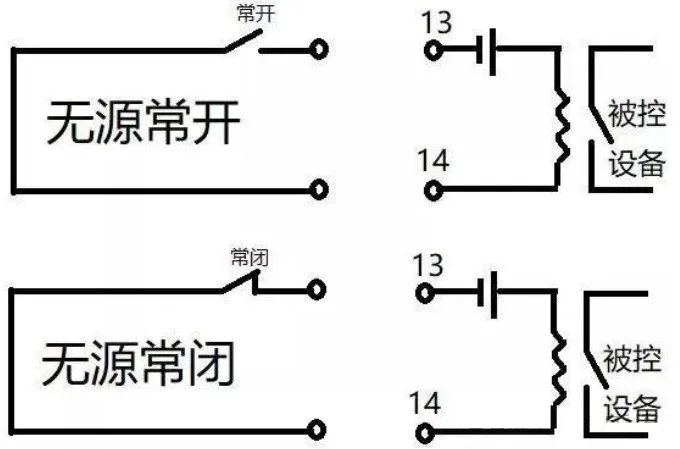

干接点：无源开关

干接点是无源开关
，有闭合和断开两种状态
，接点无极性
，可随意互换。它控制外部电路通断
，自身不供电
，靠接点动作改变电路连接；て笠抵

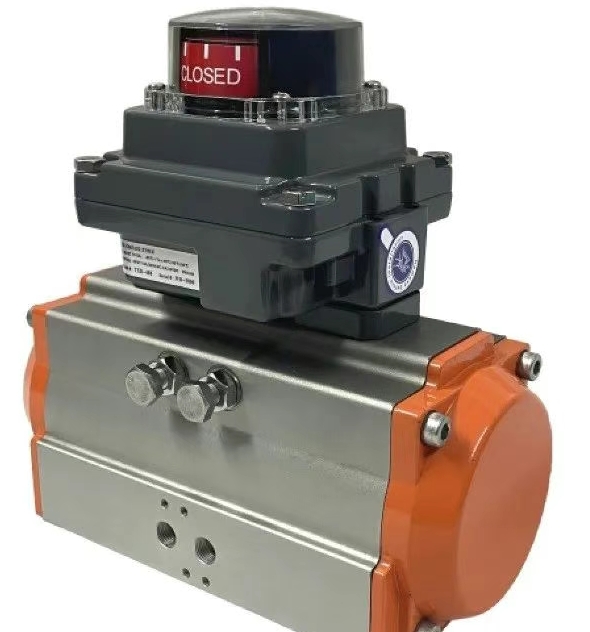

，管道阀门的限位开关靠干接点反馈位置；移动设备的行程开关被触发时
，干接点监测行程；反应釜的温度开关在温度超标时
，通过干接点发出异常信号。此外
，继电器、干簧管输出端常用干接点传递控制信号
，像电机控制电路中
，继电器干接点控制电机电源通断。

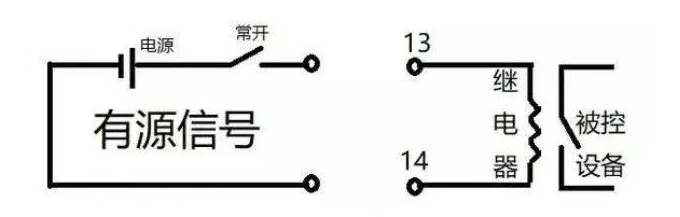

湿接点：有源信号开关

湿接点是有源开关
，有有电、无电两种状态
，接点有极性不能反接。它能直接传输电流或电压信号
，以此控制设备或传输信号。工业中湿接点电压多在 DC0-30V
，DC24V常见
，AC110-220V相对少。比如给干接点接电源
，输出就成湿接点信号；ど
，液位传感器在液位到高低限时
，输出DC24V湿接点信号控制泵；气体浓度传感器检测到超标
，输出湿接点信号触发报警。NPN三极管、达林顿管的集电极与VCC输出
，也属湿接点信号
，用于自动化电路的信号传输与控制。

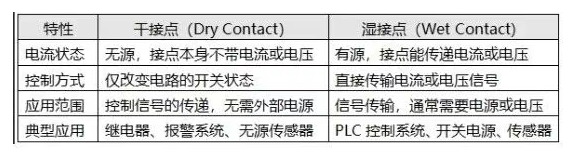

二、特性差别

干接点：简单可靠、通用性强

干接点无电源、无极性
，无需外接电源
，靠机械接触传信号
，简化设计与维护
，节省电力。其无极性使电路设计灵活
，降低技术难度
，提高工程效率。干接点能处理大量开关量信号
，即便导线短路也不损坏设备
，接口易统一
，方便与各类设备搭配。在化工企业管道阀门位置反馈系统中
，干接点信号稳定传输阀门状态
，抗电磁干扰能力强
，减少生产事故。这种接点的缺点是信号的发出方和接收方未做到电气隔离
，可能会出现串扰。

湿接点：控制精准、信号稳定

湿接点因有电源
，可实现复杂信号处理与控制逻辑
，适用于高精度控制场景。接点极性确保信号准确与系统安全
，在化工精密计量泵控制、反应温度精准调节中优势明显。湿接点常与光耦配合实现电气隔离
，减少电磁干扰
，保障传感器信号准确传输到控制系统。在化工自动化生产线
，湿接点信号精准控制物料添加量
，稳定产品质量。缺点是
，信号发出方要知道接收方需要的电压电流范围以及极性（不过主流PLC普遍采用双极性光耦
，且光耦的的电压范围也比较宽只需要微弱的电流消耗
，所以问题不大）。

三、应用实例

干接点应用

化工企业大型反应釜控制系统中
，电机启？扛山拥憧刂。电机控制柜内继电器的？虺１沾サ
，连接启停按钮与；ぷ爸。按下启动按钮
，干接点闭合
，继电器动作接通电机主电路
，电机启动搅拌原料；电机出现过载、过热故障时
，；ぷ爸酶山拥愣
，继电器失电
，电机停止
，避免严重生产事故。

湿接点应用

化工污水处理车间
，液位传感器输出湿接点信号。液位升至高限时
，传感器输出 DC24V 湿接点信号
，启动污水泵抽污水；液位降至低限时
，信号消失
，污水泵停止。湿接点信号直接驱动负载
，响应快
，有效控制液位
，保障污水处理流程顺畅
，防止污水溢出污染环境。
