中控室给出信号阀门不动作的故障维修

一、故障类别：

调节阀故障

二、仪表类型：

气动调节阀

三、厂家型号：

四、故障现象描述：

主控给出开或关信号，阀门均不动作
。

五、使用工况介绍：

该阀门为47工段母液罐V-4711进口液位调节阀，阀门根据液位高低自动进行开关调节
。

六、气动调节阀的工作原理：

气动调节阀就是以压缩空气为动力源，借助于阀门定位器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数
。气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧
。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态
。

七、故障原因分析及判断思路：

接到工艺电话通知，应该考虑阀门不动作常见的原因，阀杆脱落；阀座内有异物造成阀门卡死；定位器故障等
。

八、处理前安全措施及作业准备：

1、通知工艺人员开好工艺交出票
。

2、开好检修作业票，并作好作业前的风险安全评估，把有可能出现的问题都得考虑进去
。

3、带好必需的检修工具，如：扳手、螺丝刀、万用表、管钳等工具
。

4、作业时要做到仪表检修“七个对待”，“十个不修”

5、现场作业注意观察风向，牢记逃生路线，要有专业的工艺监护人员在场监护
。

九、故障处理方法：

1、到达现场后，要求工艺人员关闭前后截止阀并打开前后导淋，将阀内介质排放干净 
。

2、将定位器切换为手动模式，开关阀门，定位器正常，阀门依旧不动作
。此时基本可以确定为阀座内有异物，阀门卡住了
。需要将阀门解体检查
。

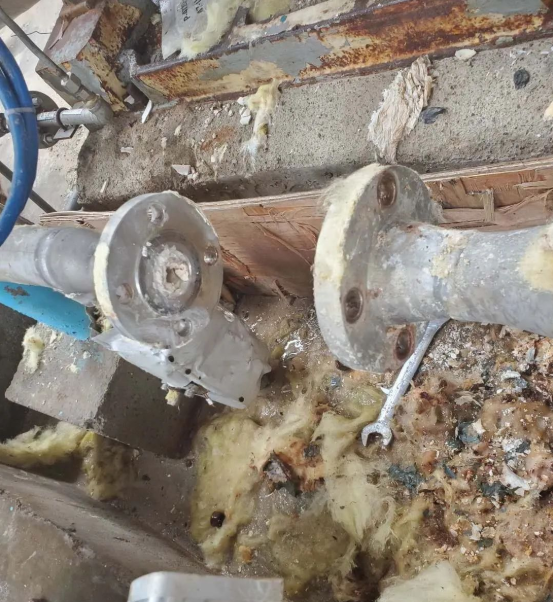

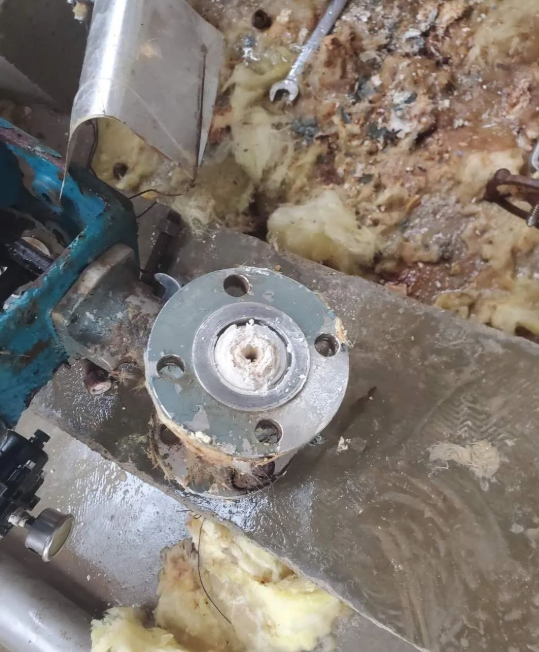

3、将阀门解体后，发现阀座及管道内有大量结垢
。

4、用螺丝刀在不损伤阀门内壁的前提下清理结垢，但是效果不理想
。打电话给班长，让班长协调从中化车间借来盐酸来清理，同时用清水清洗
。终于将阀芯阀座内结垢清理干净
。

5、将阀门恢复，重新调校阀门定位器，并让工艺人员远程调试确认阀门正常
。

6、检修完后做到工完料尽场地清，填写完检修作业票
。

7、通知工艺人员可以正常使用该阀门
。

十、故障防范措施及改进措施：

1、由于阀门所处工况条件及介质，容易结垢造成阀门卡死，告知工艺人员可隔一段时间打开导淋检查介质流量来判断阀门结垢是否严重
。及时发现，不要等到阀门卡住了影响正常使用时再去处理
。

2、处理过程中发现处理效果不理想时要及时通知班长或车间协调借用工具或试剂
。

十一、故障处理经验谈：

1、检修前先把根部阀门关好，关闭后还要判断一下阀门是否关死，打开导淋排放完残液后才开始检修，尤其是工艺管道内是危险介质的
。

2、对于阀门结垢类似问题的处理最好提前准备好相应的工具或试剂，以免影响检修时间影响工艺生产
。
