转子流量计的故障处理维修
转子流量计的指示不准故障处理维修
转子流量计的指示不准故障处理维修
一、故障类别：流量计指示不准
二、仪表类型：转子流量计
三、厂家型号：
四、位 号：53FIT-028
五、使用工况介绍：
测量乙二醇回收塔回流泵P5309A/B去乙二醇产品塔C-5304的粗醇流量（平时很少投用） ，介质密度1048.7kg/m3,温度108.2℃ ，压力0.55Mpa ，流量测量范围200～2000kg/h,正常流量1188kg/h。

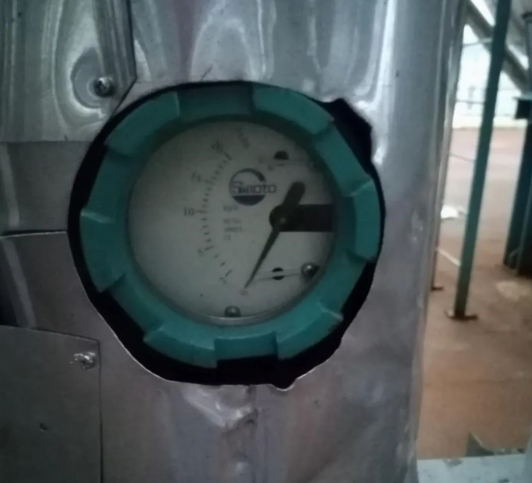

六、故障现象描述：流量计显示超量程
七、流量计原理：
转子流量计又称浮子流量计 ，是变面积式流量计的一种 ，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接 ，垂直安装在测量管道上。当流体自下而上流入锥管时 ，被转子截流 ，这样在转子上、下游之间产生压力差 ，转子在压力差的作用下上升 ，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。流量计垂直安装时 ，转子重心与锥管管轴会相重合 ，作用在转子上的三个力都平行于管轴。当这三个力达到平衡时 ，转子就平稳地浮在锥管内某一位置上。此时 ，重力=动压力+浮力。对于给定的转子流量计 ，转子大小和形状己经确定 ，因此它在流体中的浮力和自身重力都是已知的常量 ，唯有流体对浮子的动压力是随流体流速的大小而变化的。因此当流体流速变大或变小时 ，转子将作向上或向下的移动 ，相应位置的流动截面积也发生变化 ，直到流速变成平衡时对应的速度 ，转子就在新的位置上稳定。一台给定的转子流量计 ，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流量计的计量原理。
八、处理前安全措施及作业准备：
1、接到工艺电话通知 ，带上工作票马上到总控调出流量计最近的趋势图进行分析。
2、开好检修作业票 ，开好工艺检修工作票。
3、带好必要的防护用品及工器具 ，如：手套 ，24英寸梅花扳手2把 ，小一字螺丝刀一把 ，胶锤或木锤一把 ，除锈剂一瓶 ，清水一瓶 ，抹布一块。
4、考虑到此流量计无导淋阀 ，无法排污泄压 ，拆时要均匀慢慢松开。
5、考虑到转子流量计管道有蒸汽伴热 ，防止高温烫伤。
九、故障原因分析及判断思路：
1、阀门在全关的状态下 ，流量计指示超量程 ，首先考虑流量计可能卡 ，这也是转子流量计的通病。（因本装置的转子流量计很少在转子流量计前的管道上安装磁性过滤器）
2、转子流量计卡的最简单有效的处理方法是敲打测量管。
3、如果指示还是没有变化 ，那就只有把流量计从管道上拆下来后再拆开转子流量计 ，取出转子检查、清洗。
4、用螺丝刀去吸引流量计的磁性部分 ，初步判断指针的变化情况。
十、故障有效处理方法：
1、带好工作票和工艺人员一起到现场 ，找到该表并核对位号。
2、检查确认工艺管道是否交出。
3、用螺丝刀去吸转子流量计的磁性部分初步检查流量计的反应情况。

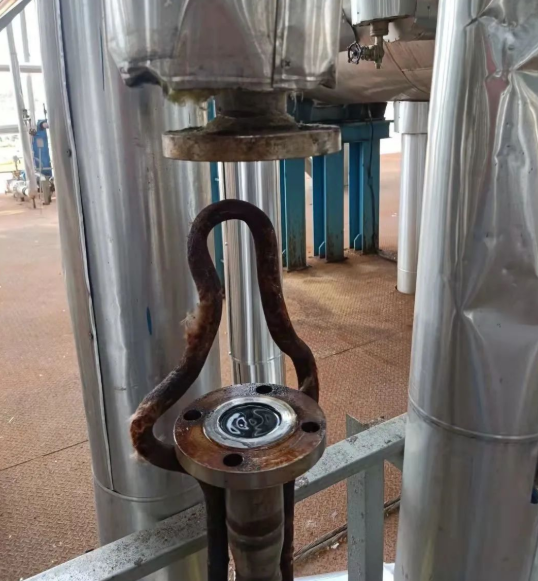

4、戴好布手套 ，做好防范措施 ，先去保温棉 ，把伴热管扒开再拆。
5、拆卸四颗螺丝时 ，用力要均匀 ，快要松时 ，要慢慢拆 ，先卸压。
6、取出螺栓时 ，要防止表下落摔坏表。

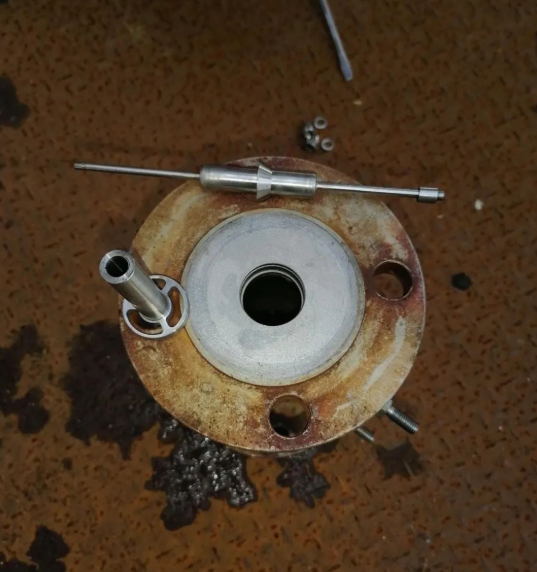

7、拆下流量计 ，用螺丝刀去捅转子时 ，发现转子卡。
8、先取下卡簧 ，取出转子 ，转子上有铁粉 ，用抹布擦去后 ，再用清水冲洗。仔细检查转子有轻微伤痕 ，用细砂布砂光 ，再用水洗干净 ，装好转子。
9、用螺丝刀检查转子上下移动灵活 ，回装转子流量计。
10、观察投运正常后 ，填完检修工作票 ，做好值班记录。
十一、故障防范措施及改进措施：
1、拆卸有蒸汽伴热的仪表 ，注意防止高温烫伤。
2、拆卸没有导淋的仪表时 ，要均匀慢慢拆卸 ，卸压。
3、敲打测量管时 ，不要用铁锤 ，用力要适当 ，防止敲伤或震坏仪表。
4、清洗转子时 ，不要用有腐蚀性的液体 ，除锈时要用细砂布轻轻砂 ，不能用锉刀锉。
十二、故障处理经验谈：
1、检修转子流量计时 ，一般先易后难的检修方法。也就是先敲打测量管或工艺管道 ，如果指示还是没有变化 ，再从工艺管道上拆下流量计进行检修。
2、安装转子流量计的测量管道 ，最好在流量计的前面最低处安装磁性过滤器 ，并装好排污阀 ，截止阀 ，加好附线 ，定期排污。
