防爆仪表设备的知识总结

防爆仪表

仪表的防爆比电气防爆更容易疏忽，因为仪表太小，而且有些仪表是否是防爆的也不好判断，但是危险程度和电气是一样的
。一般来说，仪表的防爆类型主要是本安型和隔爆型，安装在防爆区域的PLC控制柜大部分为隔爆型或者正压防爆型
。

仪表设备主要防爆形式：

隔爆型d，可用于点火源1区，2区，不能带电开盖维修；

增安型e，主要用于点火源2区，部分可用于1区，可以带电开盖维修，但不能带电拆线；

本安型ia，可用于点火源0区，1区，2区，可以带电开盖，可以带电拆线；

本安型ib，可用于点火源1区，2区，可以带电开盖，可以带电拆线；

正压防爆型p，可用于点火源1区，2区，不能带电开盖；

还有冲油型、无火花型等等，用的较少
。

总的要求，防爆区域要使用防爆电气设备，防爆标识要明确，并有防爆合格证号
。注意：多个国标有这条强制性要求，有些国外进口的电气设备是防爆的，但是没有防爆合格证号，建议国内企业选电气设备时，还是要遵守国家规范
。

一、如何合理选择防爆仪表

1.根据仪表安装、使用场所的危险区域来选择仪表的防爆型式:

0区：只能选ia型、S型(指专为0区设计的S型)；

1区：可能除n型（本安型）以外的其他型式；

2区：所有防爆型式均可
；

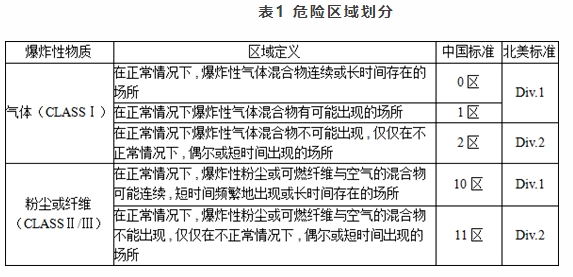

表1 危险区域划分

2.根据可能出现的可燃性气体、蒸气的传爆级别和引燃温度组别，选择仪表的防爆等级和最高允许表面温度组别
。

表2可燃性气体、蒸气的引燃传爆级别

表3可燃性气体、蒸气的引燃温度组别

说明:

a.可燃性气体、蒸气的传爆级别也是电气设备的防爆级别，两者是一致的
。

b.可燃性气体、蒸气的引燃温度组别与电气设备最高表面温度组别一一对应
。

3.防爆类型在危险场所的适用性

表4防爆类型在危险场所的适用性

二、防爆仪表常见问题

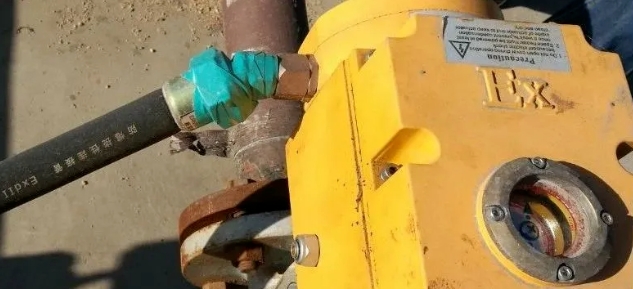

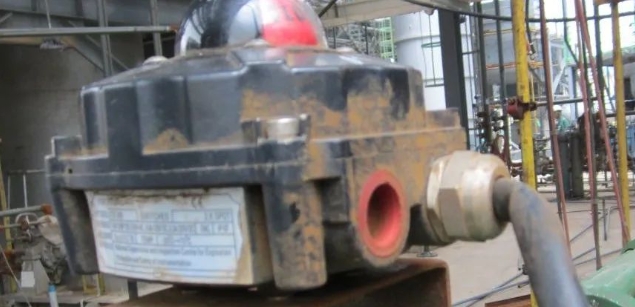

隔爆型仪表注意事项：隔爆型仪表电缆口和接线盖必须严密密封
。如没有严密封堵，则达不到防爆要求
。

隔爆型不允许带电开盖

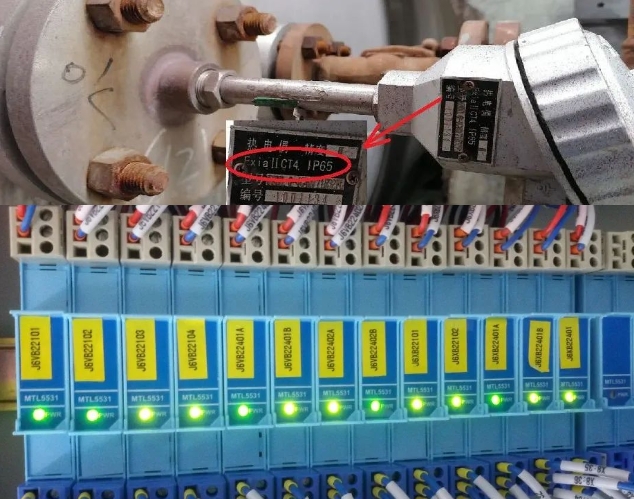

安全栅安装图

安全栅解剖图

三、防爆仪表安装维护知识有哪些？

防爆仪表的安装要求

1.安装在爆炸危险场所的仪表和安装材料应有铭牌和防爆标志，安装前应检查其型号、规格是否符合设计要求，其外部应无损伤、裂纹
。

2.爆炸危险场所1区内的仪表配线，电缆、电线必须用镀锌钢管穿管敷设
。穿线；す苤，；す苡虢酉呦洹⒗吆兄，均应采用圆柱管螺纹连接
。

3.；す堋⒒阆卟邸⒌缋鹿荡┕煌燃兜谋ㄎＯ涨蚍纸绱κ，应采取密封措施(如用防爆阻火器、密封组件隔离，充填密封等)，以防止爆炸性气体从一个危险场所串入另一个危险场所
。

4.；す苡胂殖∫潜怼⒓觳庠、电气设备、仪表箱、接线盒及拉线盒连接时，应在连接处0.45m以内安装隔爆密封管件，必要时做充填密封
。密封管件与现场仪表、检测元件、电气设备之间可采用挠性管连接
。

防爆仪表的充填密封

1.充填密封又称灌胶密封或胶泥密封，即灌入胶泥进行的密封
。

2.下属场合须对防爆型电缆密封接头做充填密封：

3.由于电缆直径和密封接头直径不配套，小于密封接头直径而出现松动、缝隙时;

4.2～3根电缆同时经一个密封接头接入时
。

防爆仪表的及时维护

1.应经常进行检查维护，检查时应察看仪表外观、环境(温度、湿度、粉尘、腐蚀)、振动、安装是否牢固等情况
。

2.在通电情况下对隔爆型仪表进行维护时，切不可打开接线盒和观察窗，需开盖维护时必须先切断电源，绝不允许带电开盖维护
。

3.维护时不得产生冲出火花，所使用的测试仪表应是隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当部位
。

4.拆卸时应注意；じ舯菸萍案舯矫，不得损伤及划伤，特别是隔爆平面不允许有纵向划痕
。

5.在拆卸橡胶密封元件时，不得用尖锐器械硬撬、硬砸，不得在其密封面上有任何纵向划痕
。

6.装配时，应按装配顺序进行，各防松件、紧固件不得漏装
。

7.锈蚀及损坏的元件应及时更换，老化、损伤及不起密封作用的橡胶密封元件也要及时更换
。

8.仪表定期检修后，需经确认防爆性能已得到复原后，方可重新投入使用
。
