一、工作原理
该设备用于测量水中精细悬浮物质（胶体颗粒），并显示FI（污垢指数） 。它还监测了过滤器和反渗透设备等水处理设备的性能 。样水通过过滤膜（滤纸）一段固定时间（5或15分钟)，在固定时间（5或15分钟)前后，过滤膜（滤纸）收集胶体颗粒 。通过精确的流量计测量进水前后流速的衰减情况来计算SDI值 。
根据以下公式计算FI（=SDI）值
FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B
A、B : 仪表常数（通常为A=1.000，B=0.00） 。
T：测量时间（5或15分钟） 。
V1：测量开始时流量计的测量值 。
V2：测量结束时流量计的测量值 。
V3：带有偏置泵的偏置流量（固定式），用于FI值操作的V‘1和V’2是减去偏置通量（V3）的值 。
即：V’1=V1-V3， V’2=V2-V3
二、结构及组成

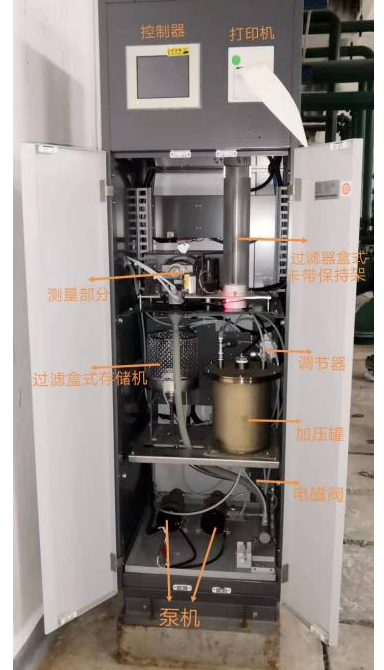

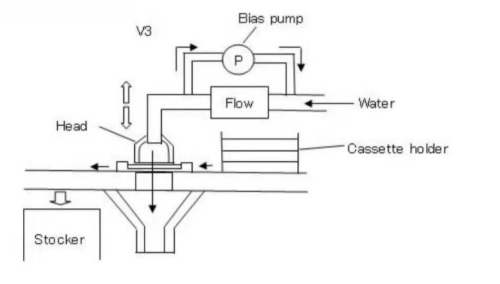

主要部件包括控制器、测量部分、打印机、过滤器盒式卡带保持架、过滤盒式存储机、调节加压罐、电磁阀、泵机等 。
三、测量过程
1、已准备就绪（接通电源可执行下一步操作）
(1) 显示主屏幕，打印机打印日期时间 。
(2) 就绪灯亮并启动重置所有动作，以便将各机构部件变为初始状态 。
(3) 排水灯闪烁，对加压罐进行排水操作，大约需要2分钟 。
(4) 当各机构部件返回到初始状态，并且主屏幕的备用指示灯亮起时，即完成复位 。
2、冲洗方式（测量前对新样水进行冲洗）
(1) 冲洗灯亮 。
(2) 在没有滤纸盒的状态下，测量部件的头部下降，形成样水循环 。
(3) 由于样水在管道内部流动 ，而浮子开关也被视为打开状态，因此储罐的内部也将处于溢流状态 。
同时，浮子传感器不执行液位控制 。
(4) 在设置时间的冲洗完成后，测量部分的头部上升，输送机械手臂输送一个过滤纸盒到测量部分的过滤台上 。
3、测量方法
(1) 测量灯亮
(2) 测量部分的头部再次下降，并喂给样水 。
(3) 给水后抽取空气5秒，达到0.21Mpa压力后开始过滤 。
(4) 流量计测量进给启动时的流量（V1） 。
(5) 在设置的测量时间内，继续进行过滤操作 。
(6) 当达到测量结束时间时，流量计将测量进料端时的流量（V2） 。
(7) 关闭样水供应阀，流量计用偏压泵测量偏置流量（V3） 。
(8) 根据测量的V1、V2和V3的值计算和输出FI值 。
V’1=V1-V3， V’2=V2-V3
FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B
4、排水
(1) 排水灯闪烁，测量灯闪烁 。
(2) 排出加压罐中的样水 。排水系统大约需要2分钟 。
5、待机状态
(1) 待机指示灯亮
(2) 测量部分的头部向上，输送机械手臂把过滤纸盒从过滤台输送到过滤纸盒储存罐 。
(3) 输送到位后，输送机械手臂移动到初始状态的位置 。
四、操作

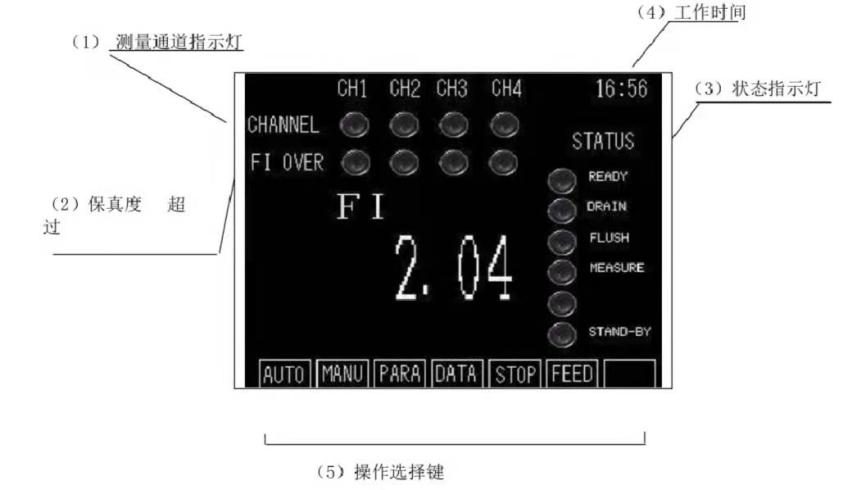

1、显示器和操作面板
(1)测量通道指示灯
CH1- CH4指示灯对应CH1- CH4测量通道的状态 。
(2)FI报警灯
如果超过参数设置的FI报警值的最大设置值，通道指示灯将亮起 。
(3)状态指示灯
测量过程和状态可通过状态灯进行检查 。
1READY:已准备就绪
2CRAIN:排水
3FLUSH:冲洗
4MEASURE:测量
5WASH:清洗
6STAND-BY:待机状态
(4)工作时间
显示工作时间 。
(5)操作选择键
操作屏幕为触摸面板 。
1AUTO:自动
它会在开始自动测量时进行选择 。
需要预先设置自动测量的相关参数 。
2MANU:手动
它会在执行手动测量和清洗时进行选择 。
3PARA:功能键
在设置自动测量的参数时选择 。
4DATA:数据键
用于查看各通道的历史测量结果（最多查看20个数据） 。
5STOP:停止键
用于停止自动和手动测量进程 。
6FEED：进纸键
在输出打印机的纸张时进行选择 。
2、参数设置

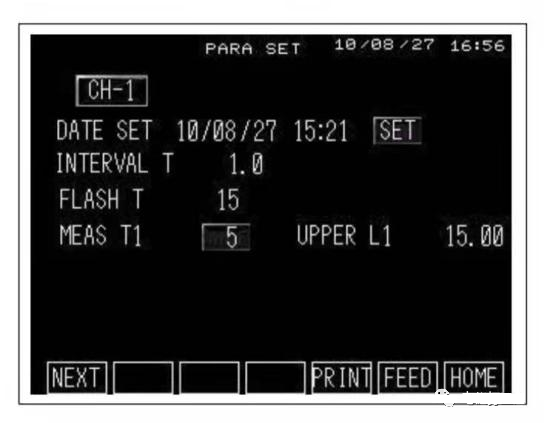

触摸主屏幕的操作选择键PARA键将显示PARA设置屏幕 。
（1）CH1:通道选择
（2）DATE SET:日期和时间设置
（3）INTERVAL T:测量时间间隔设置(单位为小时)最小间隔时间为0.5小时，最大间隔时间为24小时 。
（4）FLASH T:冲洗时间设置(单位为分钟)新样水进行管道内部冲洗的时间
（5）MEAS T1:测量时间设置(单位为分钟)可选择5分钟或15分钟 。
（6）UPPER L1:FI报警值设置 。
可以为每个通道（L1到L4）单独设置，输入范围也随测量时间的不同而不同 。
1如果测量时间为5分钟，则输入范围为0.00-20.0 。
2如果测量时间为15分钟，则输入范围为0.00-6.66 。
（7）A1:补偿方程式的A值
（8）B1:补偿方程式的B值一般 A=1.000 ，B=0.00 。
3、运行准备工作

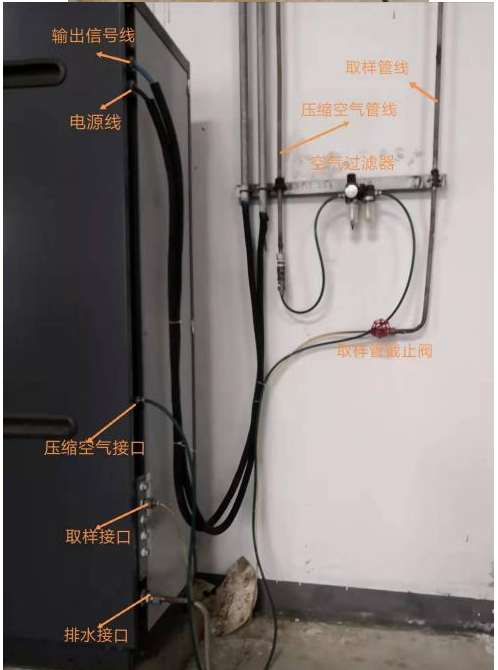

(1)安装并检查管道、线路等，确认已正确完成 。
1检查空气管道是否刚刚连接 。此外，调节器压力应设置为0.21MPa（2.1bar），检查是否设置完成 。
2检查样水管道是否连接良好 。
3至于排水管，为了不施加反向压力，检查其与排水坑是否有适当的距离 。
4电源接线和信号接线，检查接线是否完好 。
(2)为设备供电，并打开设备背面的断路器 。
显示主屏幕，并在初始状态下重置机构各部件，重置大约
需要3分钟，重置完成后就绪灯亮 。
在初始状态下完成重置后，备用指示灯会亮 。
(3)设置打印机纸 。
1打开打印机纸盖 。

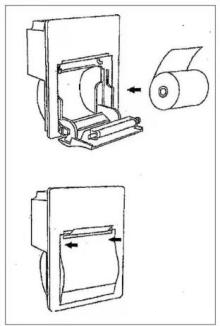

2将纸张按下图的方向进行安装 。
3应将纸张的尖端从打印机中冒出来一部分，按下纸盖的两端关闭盖子 。
(4)放置充足的滤纸盒 。

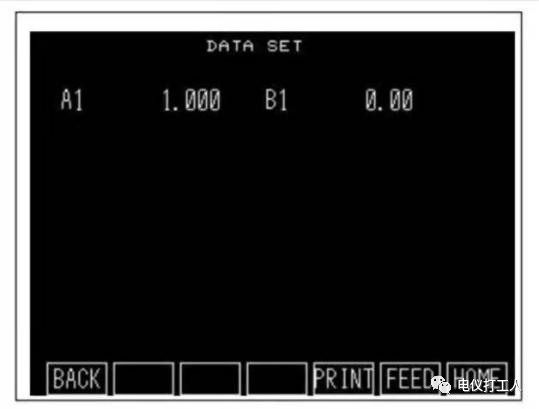

(5)设置好日期和时间 。
(6)设置好相关参数（测量时间间隔、闪光时间、测量时间、报警FI（上限）报警值等） 。

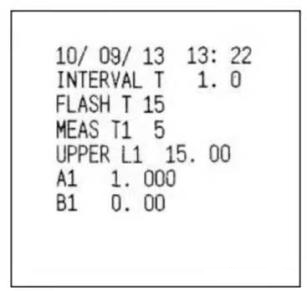

(7)通过打印机打印来检查设置的内容 。
按PARASET屏幕下的打印键，则可以通过打印打印机来检查每个输入参数的内容 。
若如上图，准备工作均已完成 。

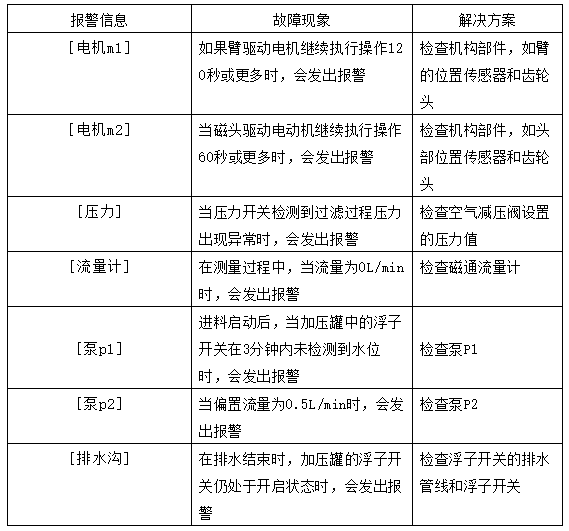

五、故障处理
六、日常维护
1、定期补充过滤纸盒，并将使用过的过滤纸盒的滤纸进行更换，以便用于下次补充过滤纸盒 。
2、定期检查打印机的纸张是否充裕，以便及时补充 。
3、巡检时注意分析仪的防护措施是否完善，防止分析仪进水导致线路短路烧坏 。
4、巡检时注意分析仪是否显示报警信息，以便及时排查消除报警，避免影响分析仪的测量工作 。
