一、概述
电动执行器是自动化阀门控制系统的重要组成部分 ，主要用于控制各种流体（如水、空气、蒸汽、各种腐蚀性液体等）的流动 。通过电动执行器 ，可以精确地控制阀门的开启和关闭 ，从而实现流体的流量、压力、温度等参数的调节 。
二：结构组成
电动执行器主要由以下几部分组成：

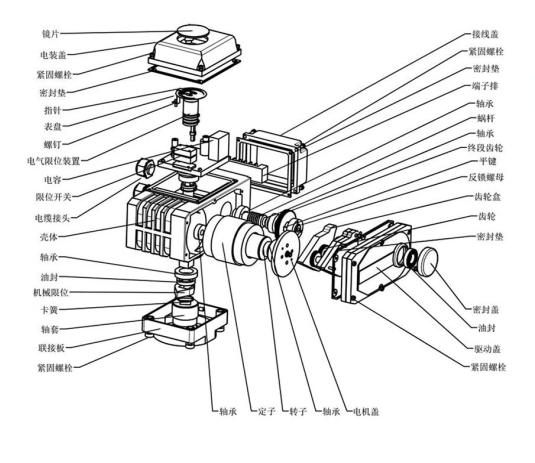

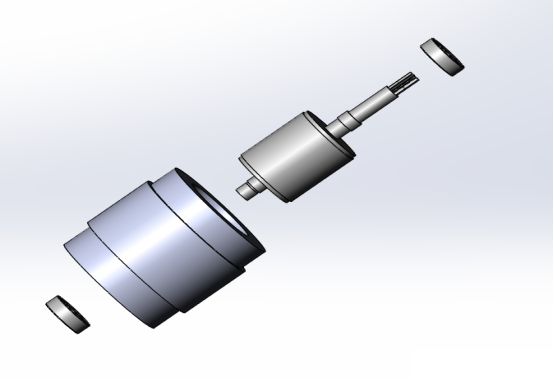

1.驱动机构：驱动机构是电动执行器的核心部分 ，它负责将电信号转化为机械运动 ，从而驱动阀门的开启和关闭 。常见的驱动机构有电动马达等 。

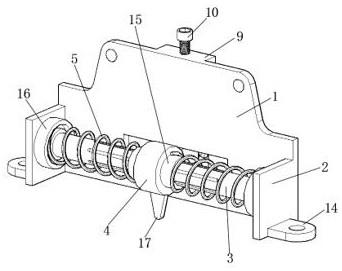

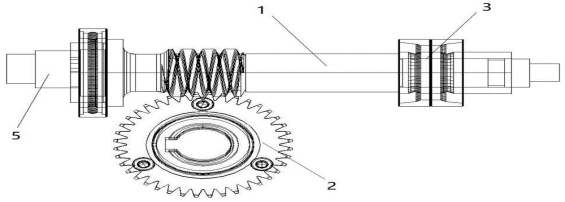

2.传动机构：传动机构是连接驱动机构和阀门部分的桥梁 ，它将驱动机构的旋转运动转化为直线运动 ，从而驱动阀门的开启和关闭 。常见的传动机构有、齿轮 ，涡轮 ，涡杆等 。

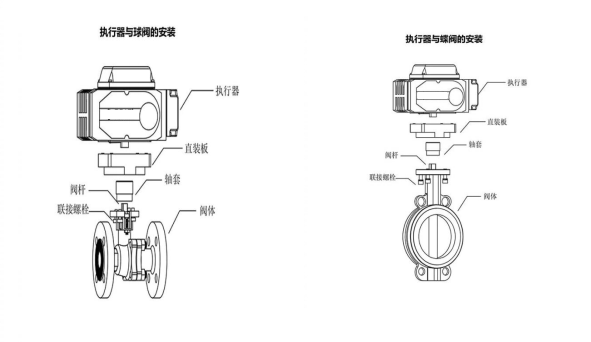

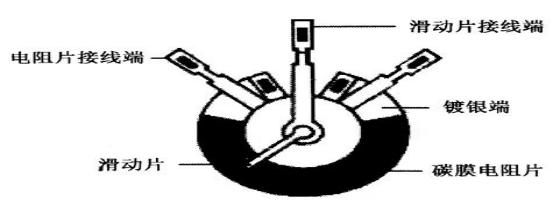

3.位置检测与反馈机构：位置检测与反馈机构用于检测阀门的开启和关闭位置 ，并将检测到的位置信号反馈给控制系统 ，以便控制系统对阀门进行精确控制 。常见的位置检测与反馈机构有电位器、编码器等 。

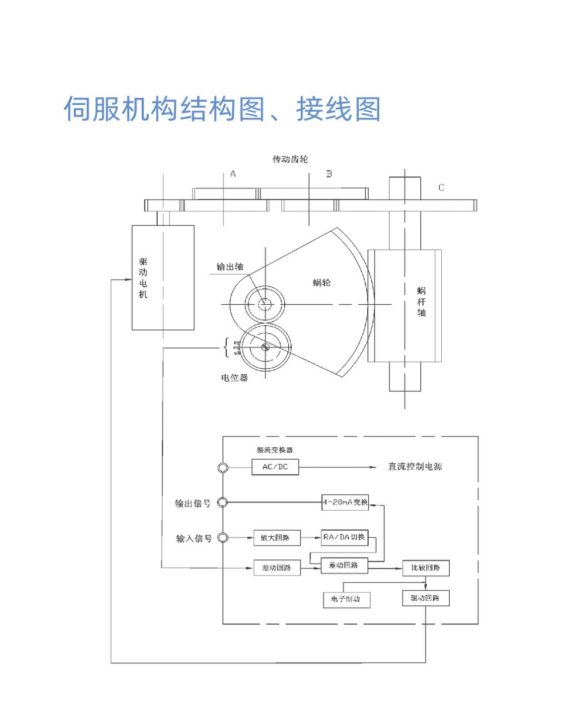

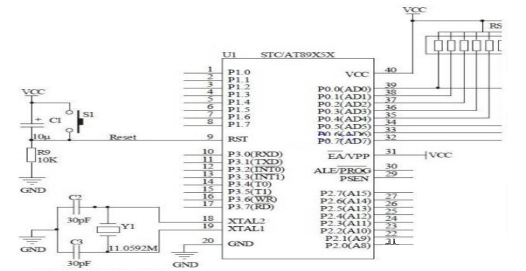

4.控制系统：控制系统是电动执行器的指挥中心 ，它根据输入的信号（如电流、电压等）控制驱动机构的运动 ，同时接收位置检测与反馈机构的信号 ，对阀门的开启和关闭位置进行精确控制 。常见的控制系统有单片机、PLC等 。
5.；ぷ爸茫罕；ぷ爸糜糜诒；さ缍葱衅骱头诺陌踩 ，防止因过载、超压、超温等原因造成的损坏 。常见的；ぷ爸糜械缱涌 ，机械开关 ，过力矩；さ 。
三、工作原理
当控制系统接收到输入信号后 ，它会根据设定的程序和控制逻辑 ，输出相应的电信号驱动机构开始工作 。驱动机构通过传动机构将旋转运动转化为直线运动 ，推动阀门进行开启或关闭动作 。同时 ，位置检测与反馈机构会实时检测阀门的开启和关闭位置 ，将位置信号反馈给控制系统 ，控制系统再根据反馈的位置信号对阀门进行精确控制 ，实现流体的流量、压力、温度等参数的调节 。
