蒸汽流量的测量方法
蒸汽流量测量方式

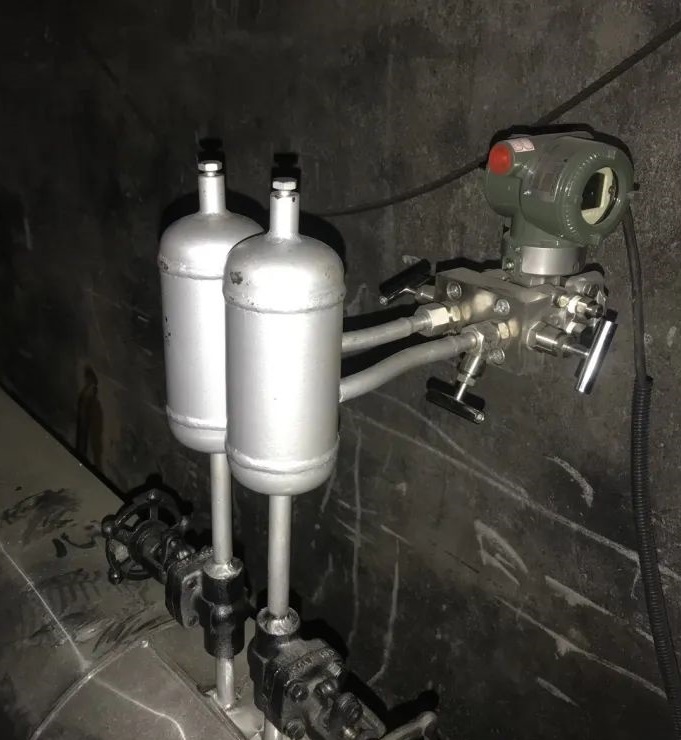

一、用节流式差压流量计测量蒸汽质量流量

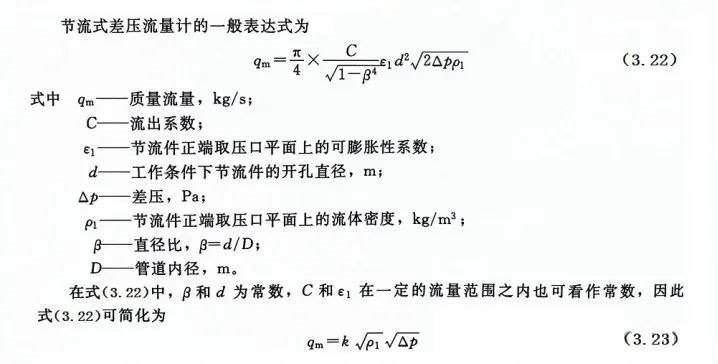

从式（3.23）可清楚看出，仪表示值同ρ1密切相关 。而蒸汽工况（温度t，压力p）的变化，必然使ρ1产生相应的变化 。因此，差压式流量计必须与用以求取蒸汽密度的工况测量仪表配合，并同计算部分一起组成推导式质量流量计，才能保证测量精确度 。
在实际应用系统中，常用测量点附近的流体温度、压力，经计算后求得相应的密度，再经演算求得瞬时质量流量，通常称作温度、压力补偿 。根据水蒸气的性质和特点，在过热状态和饱和状态时可有不同的补偿方法 。
（1）过热蒸汽质量流量测量

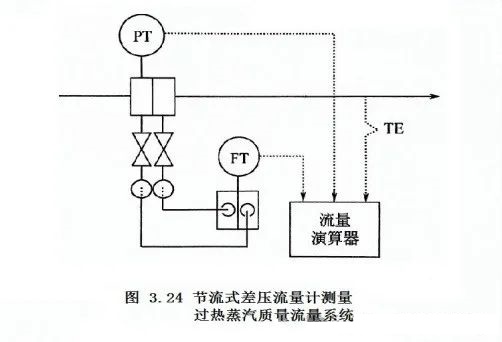

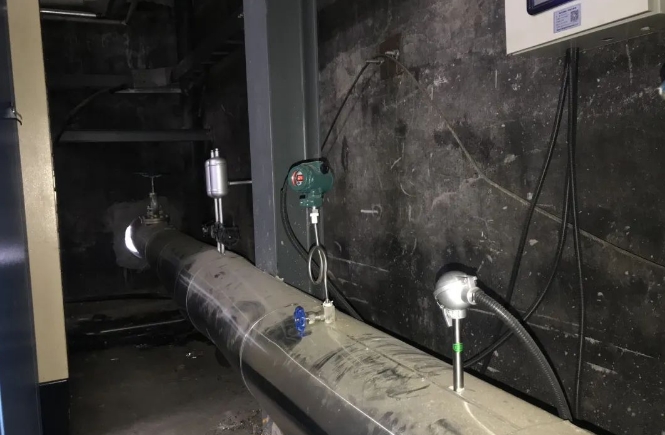

当流体为过热蒸汽时，ρ1取决于流体压力p1和流体温度t1 。图3.24所示为测量系统 。
（2）饱和蒸汽质量流量测量
饱和蒸汽的压力和温度是密切相关的，临界饱和状态的蒸汽从其压力查得的密度同
从其温度查得的密度是相等的，所以推导式质量流量计测量其流量时，既可采用压力补偿也可采用温度补偿 。采用压力补偿时，是利用ρ1=f（p1）的关系获得ρ1 。两种方法中以压力补偿较宜 。

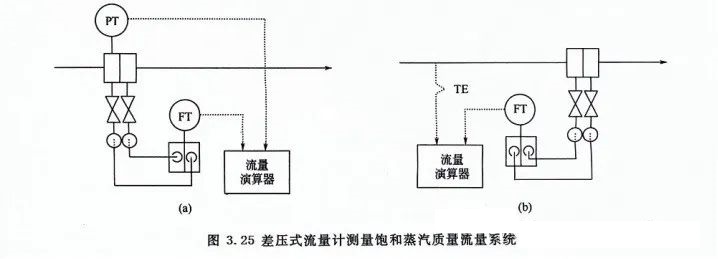

图3.25（a）所示为压力补偿法，图3.25（b）所示为温度补偿法 。
