事故处理不当致锅炉MFT及点火恢复全过程分析,一二集

第一部分：事故前工况

1.时间16：02负荷300MW，DEB模式，ADS投入。

2.主汽压力16.4Mpa，再热汽压力3.4Mpa，汽包水位5.3mm，煤量126.3t/h，主汽流量866.8t/h,手动参考值87.2%，炉侧主汽温度537.8℃,炉侧再热汽温539.8℃。

3.炉膛负压-112pa，二次风量883t/h,总风量985t/h，31送风机风量446t/h，32送风机风量432t/h，31，32送风机动叶开度均为66.7%，电流均为52.6A，氧量为1.84%，31，32引风机入口调节挡板开度均为37.2%。

第二部分：事故经过

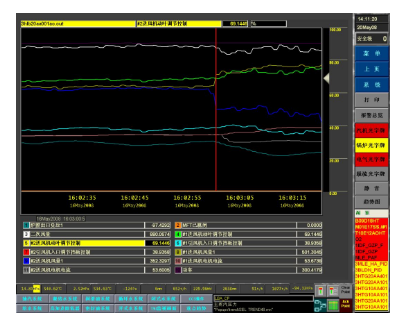

1.时间16：03 32送风机风量由439t/h突降至352t/h，31送风机风量由453t/h升至516t/h，总二次风量由894t/h降至841t/h，32送风机电流由53.6A降至47A，31送风机电流由53.6A升至55.7A，见下图

32送风机风量由439t/h突降至352t/h，31送风机风量由453t/h升至516t/h

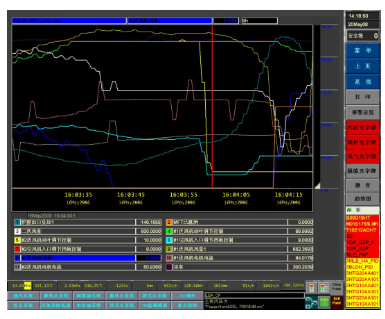

2.时间16：03分41秒31 ，32送风机动叶开度90%，此时32送风机风量降至0t/h，31送风机风量升至681t/h,总二次风量657t/h,31送风机电流升至84A（额定电流为66.5A）期间电流有波动最高至101A，32送风机电流降至43A，期间32送风机电流也有波动最低26A最高63.9A，炉膛负压一直降至-575pa，两台引风机入口调节挡板均关至32.7%，此时负荷为300MW。见下图

32送风机风量降至0t/h

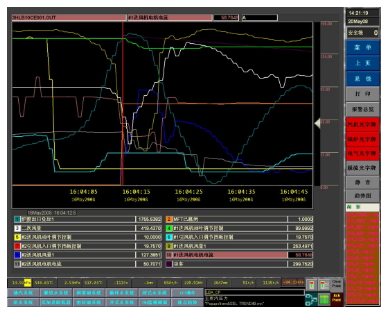

3.时间16：03分58秒，操作员手动将32送风机动叶由90%关至10%，在此过程中动叶指令在65%位置有短暂停顿，两台引风机入口调节挡板反馈均为30%，当时炉膛负压为-172pa，负压已基本稳定，当32送风机动叶指令到10%时，两台引风机入口调节挡板指令直接从30.2%降至8%，在32送风机动叶指令为65%时，两台引风机入口调节挡板指令为22%，此时负压调节仍为自动，31送风机电流为84A功率300MW。见下图

32送风机动叶由90%关至10%

4.自两台引风机入口调节挡板关至8%后（两台引风机耦合器开度一直未变65%，因煤量未变）负压开始上涨，由于负压上涨速度较快，且两台引风机入口调节挡板和耦合器开度一直未变，导致31送风机风量也开始下降，电流也随之下降，负压为1637pa时31送风机风量降至354t/h,动叶开度为90%未变。

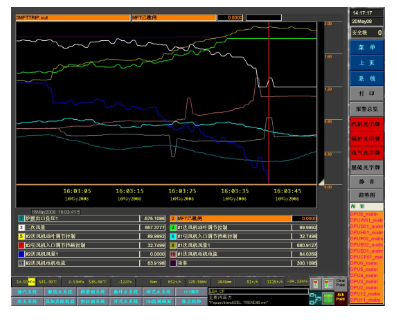

5.时间16：04分9秒炉膛负压高高1和负压高高3开关动作，此时炉膛出口负压4最高为2239pa，其余3点为1177pa，1177pa，1126pa，16：04分12秒（负压高高三取二动作延时3秒MFT）MFT动作，动作前负荷300MW。见下图。

MFT动作
