气动门的开关到位信号不能正常动作

由于高盐系统投入的需要，本次灰库顶加装两台气动门，就地设备安装好，PLC逻辑都做好，线路接线完毕后，在调试过程中发现：气动门的开关到位信号不能正常动作
。

行程开关采用接近开关，电压：DC/AC5-240V  100m A,10W
。具体故障现象为开到位后，开到位可以正常发出，阀门离开开到位，开到位仍不能消失
。现场一共四个开关，基本都是这种情况
。这样就无法正常指示阀门位置了
。

我们在车间接回路试验，继电器动作完全正常，但到现场就出现问题
。这应该跟设备关系不大

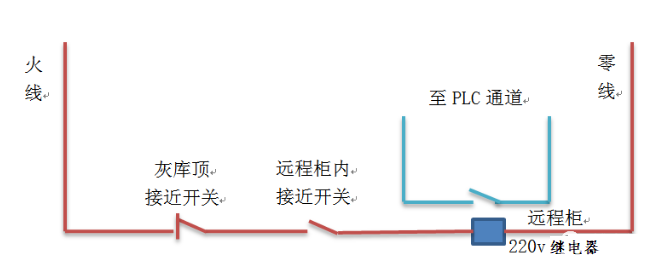

。是不是和就地线路长感应电有关系？我们在灰库远程柜又加了一个同型号的开关，一个回路里用两个开关，再用磁铁感应远程柜内的接近开关，动作正常（库顶就地接近开关触点一直闭合）
。如下图：

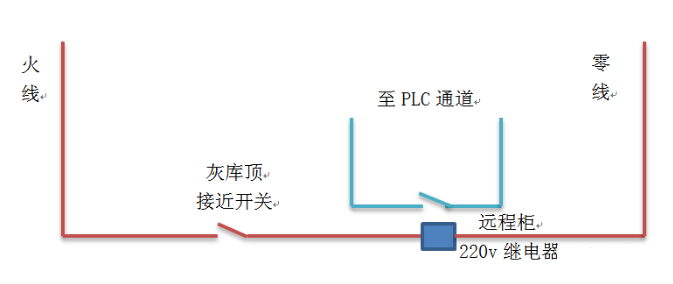

8月31日，我们在就地加装继电器，还用图一的原理，火线上串入接近开关，动作很正常，下午，我们把就地的两个阀门的四个接近开关全部改造到位，反复多次试验，信号动作都正常
。

减小了线路的长度，问题解决了，也基本确定是感应电引起
。由于使用交流电，电流方向一直在变化，不可避免出现感应电的情况，线路越长感应电越强
。这使我想起了一件事：135MW机组投运后一直存在循泵房附近的几台循环水电动门不能正常指示阀门位置的事，当时这个事困扰热工很长时间，得不到有效解决
。故障现象就是阀门两个到位信号都不能消失，当时查就是因为感应电太强，导致继电器直接动作
。当时我们班上李超想了个办法巧妙的解决了此问题
。

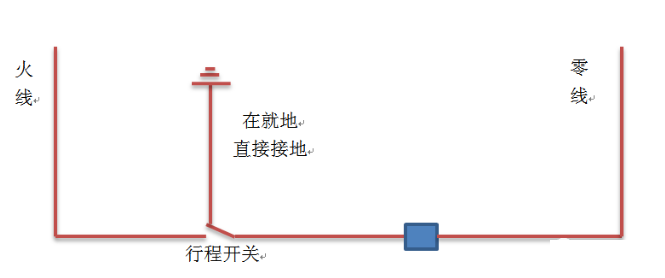

具体见上图，他巧妙利用行程开关的？１盏，将行程开关的常闭点在就地直接接地，这样开关动作时可以正常传信号，继电器正常动作，而阀门不到位时，开关不动作时，常闭点把感应电直接导入大地，消除了感应电的影响
。从根本上解决了困扰我们很长时间的问题
。遇到问题要多思考，多从原理上分析，另外还要加强基础知识的学习，理论基础扎实了，就能从根本上分析解决问题了
。
