上汽超超临界汽轮机DEH 初压、限压模式
上海超超临界汽轮机DEH主蒸汽压力控制器有两种运行模式：压力限制方式和初压控制方式。根据电厂的运行模式 ，主蒸汽压力控制器作用于压力限制器或初始压力控制器。

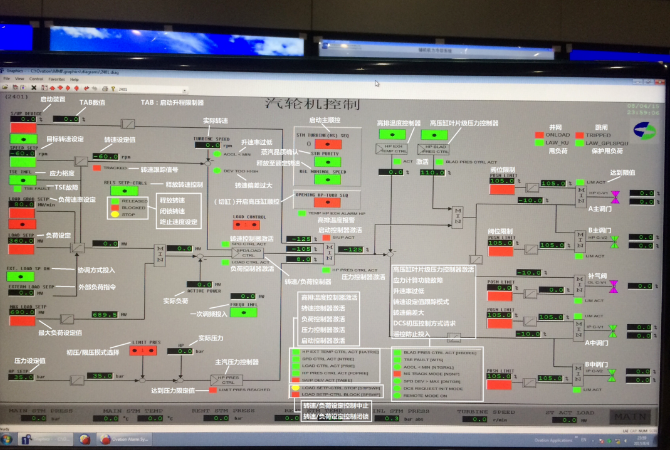

机组并网后 ，如果旁路全关 ，控制系统自动投入初压模式。也可以通过操作画面手动切换初压模式或限压模式。
初压模式：
在初压模式下 ，锅炉侧设机组负荷且汽轮机处于 跟踪模式。此时 ，DEH中 主蒸汽压力控制器 投入 ，负荷控制器 切除 ，汽轮机控制器 调节汽轮机前主蒸汽压力。在初压模式下 ，负荷设定值信号 将跟踪负荷实际负荷。此时 ，汽轮机的控制对象 为阀前压力。
限压模式：
在限压模式下 ，汽轮机侧设定机组负荷并且锅炉跟随。一旦选择了压力限制模式 ，汽轮机负荷控制器起作用 ，压力控制器仅是作为限制器运行。此时 ，如果主蒸汽压力低于某个可调限制值 ，如低于正常压力10bar ，汽机调节器将节流防止主蒸汽压力进一步降低 ，在此方式压力会很快恢复 ，压力控制器的输出仅仅用来抵消任何不允许的主汽压力突降 ，汽轮机的控制对象为机组负荷。
