只监视变压器油温是错误的
电力变压器的温度 ，是电力变压器重要的运行参数 。

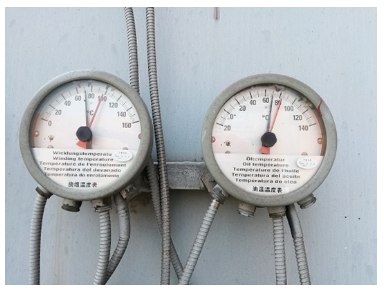

按照标准规范 ，对于一定容量的油浸式电力变压器 ，应该布置两种温度测量装置 ，变压器顶层油温表和变压器绕组温度表 。

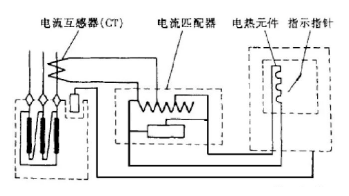

其中变压器绕组温度表 ，通常采用热补偿原理 ，即在顶层油温测量的基础上采集变压器负荷电流 ，通过叠加电流在电阻上产生的热量 ，模拟出变压器绕组温度 。如下图所示 。
由于这种方法下 ，变压器绕组温度是间接测量的 。因此变压器运行规程中 ，把绕组温度仅作为参考 ，而要求更注意变压器油温 。
但是我觉得这种做法是错误的 。
因为对于由于负荷原因造成的变压器油温和绕组温度升高 ，顶层油温测量的反应速度 ，非常慢 。非常容易贻误发现问题及时处理的时机 。

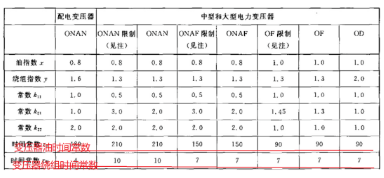

这是因为 ，油浸式电力变压器绕组的时间常数大约为4-10分钟 ，而变压器油的时间常数大约为90-210分钟 ，两者相差巨大 。
在变压器负荷发生快速增加的情况下 ，比如因为一台变压器跳闸造成的负荷转移 ，变压器油的温度变化很缓慢 ，而绕组温度变化很快 。在极端情况下 ，变压器油温来不及升高 ，而变压器绕组的温度已经升到了很高 ，因此仅监视顶层油温 ，而忽略变压器绕组温度 ，就会延误对变压器负荷的调整以及冷却系统的投入 ，从而造成变压器绕组温度过高的情况出现 。

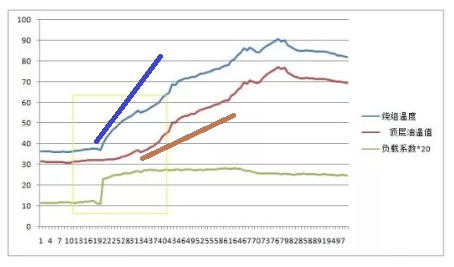

上图就是一个典型的变压器负荷突变的情况下 ，绕组温度和顶层油温的变化趋势 。图中变压器负载系数由0.6跃变到1.2（为显示效果方便 ，负载系数做了放大） 。图中可见 ，负载系数跃变后 ，绕组温度很快升高 ，曲线斜率很陡 ，而顶层油温的变化则相对缓慢 。
