一、安装
1.准备
24V直流电源 ，螺丝刀。
2.注意事项
1、一次门采用对焊连接的液位计安装后需做焊口探伤。
2、一次门采用法兰连接的液位计注意垫片规格及耐压等级 ，使用合适的垫片 ，防止后续发生泄漏。
3、安装时注意检查EC法兰螺栓是否松动 ，若发现松动需再次紧固。
4、一次门进水进气时需依次分步打开上下一次门。先将上一次门打开一半 ，然后将下一次门打开一半；后重复此步骤 ，直至一次门全部打开。
5、液位计安装后 ，设备启动前需要多次排污 ，避免浮子卡塞。
6、注意电缆的接地。
二.参数标定
参数标定方法见LCD操作菜单！
参数解释
1. L1O（液位偏置参数）液位偏置参数是配合CAL菜单中的LRV（4mA点）、URV（20mA点）使用 ，用来调节就地液位显示与变送器输出保持一致的参数；注意改变LIO参数并不会改变输出电流！要改变电流输出需要调整LRV和URV的数值！
2.EUN（单位）有毫米 ，英尺 ，英寸 ，米 ，厘米 ，百分数等多种单位选择。
3.DMP（阻尼）延缓变送器输出时间 ，起到稳定输出电流的作用。
4.LRV（低量程设定点）低量程设定点对应4mA的值 ，低量程设定点可在量程范围内任意设定。
5.URV（高量程设定点）高量程设定点对应20mA的值 ，高量程设定点可在量程范围内任意设定。

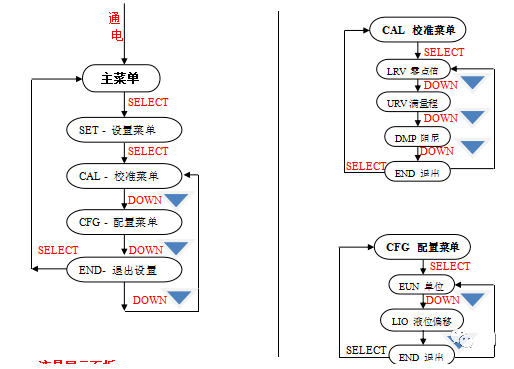

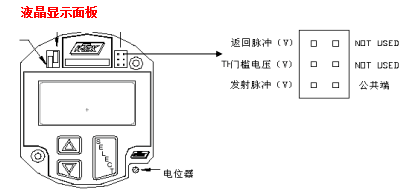

LCD操作菜单
按UP或DOWM滚动菜单
按SELECT选择菜单
当改变参数值 ，按SELECT在符号或数字之间切换
按UP或DOWN改变符号或数字。若所有的数字闪
烁 ，则输入数值为无效值 ，按SELECT继续（注意：面板上除本表外其他参数无需调整。
三、常见故障
故障现象 | 故障原因 |
液晶无显示 | A. 供电电压低 B. 检查线路是否有电压 C. 检查配线是否正确 D. 更换变送器电子 ？ E. 电路板接地 |
磁致伸缩和实际液位不一致时 ，但是线性变化 | A．零点标定的位置不一致 ，需要重新标定一下4-20MA B．介质里面含有气泡 ，工况有问题 C．介质的密度和浮子的密度不一致 ，核对介质和浮子密度 D．磁致伸缩和磁翻板的0点的参考点不一致 E． ？橛形侍 |
磁致伸缩输出偶尔有尖点 | A．调节门槛电压 B．杆子上有剩余残磁 ，用浮子顺磁 C．有电磁干扰 ，接；さ叵(注意一端接地！)或者屏蔽信号干扰 D．运算 ？橛氪娲⒌装逯浣哟ゲ涣 E． ？橛形侍 |
. 液位在变化 ，磁致伸缩液位计保持不变 | A.卡浮子 ，磁致伸缩杆子发生弯曲或者杆子有油污 B.浮子损坏 ，更换浮子 C. ？橛形侍 ，需要返回工厂修理 D.电源供电不足 ，电压比较低 |
磁致伸缩液位计显示20.96mA或者3.6mA（即100％或0％）的输出 | A. ？橛形侍 ，需要返厂修理 B.调节门槛电压 C.传感器有问题 ，需要返厂修理 D.各个电路连接的插脚有问题 ，返厂修理 E.通信不畅 ，查电路 F.浮子装反了 E.量程设定有问题 F. 磁致伸缩液位计杆子有弯折现象 |
液晶有显示 ，没有电流输出 | ？橛形侍 |
电流出现20.58mA和3.86mA | 超出量程范围 ，修改正确的量程 |
