S7-200 SMART PLC网络通讯介绍分享

西门子PLC《S7-200SMART》基础应用5

S7-200 SMART PLC网络通讯

简介：

S7-200 SMART SR/ST CPU
？楸咎寮 1 个 PROFINET 接口和 1 个 RS485 接口，

通过扩展 CM01 信号板或者 EM DP01
？，其通信端口数量最多可增至 4 个，

可满足小型自动化设备与触摸屏、变频器、伺服驱动器及第三方设备通信的需求

下面进行逐一介绍

1.以太网通信

SR/ST CPU集成的PROFINET接口，支持多种协议，高效连接各种设备：

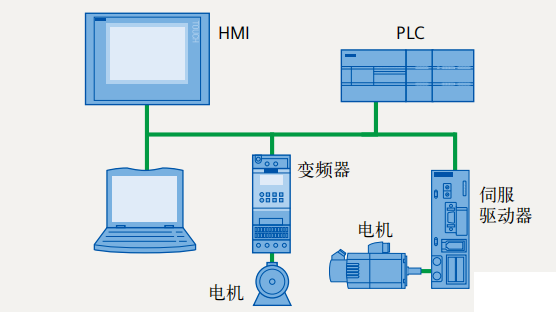

PROFINET控制器：可与变频器或伺服驱动器进行通信，最多支持8台设备

PROFINET智能设备：支持与PROFINET控制器通信

可作为程序下载端口，支持Web服务器功能，客户可自定义网页界面与SMART LINE触摸屏进行通信：最多支持8台设备

开放式以太网通信：支持TCP，UDP，ISO_on_TCP，Modbus TCP等多种通信协议，支持8个主动和8个被动连接

2.PROFIBUS 通信

使用EM DP01扩展

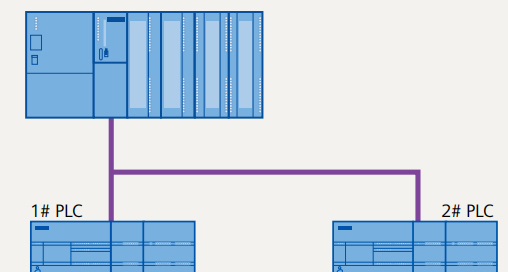

？榭梢越玈7-200 SMART SR/ST CPU做为PROFIBUS-DP从站连接到PROFIBUS通信网络。

通过
？樯系男乜梢陨柚肞ROFIBUS-DP从站地址。该
？橹С9600波特到12M波特之间的任一PROFIBUS波特率，最大允许244输入字节和244输出字节。

支持下列协议：

? MPI从站

? PROFIBUS-DP从站

3.串口通信

S7-200 SMART CPU

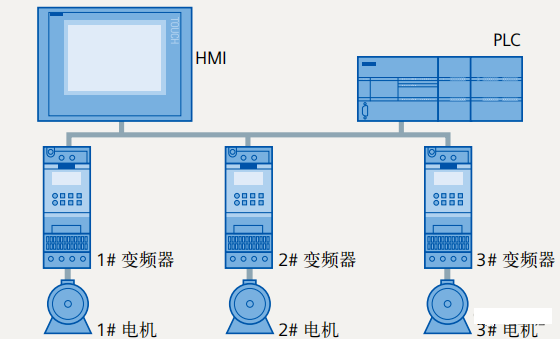

？榫1个RS485接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01信号板来实现，信号板支持RS232/RS485自由转换。

串口支持下列协议：

? Modbus RTU

? USS

? 自由口通信

4.与上位机的通信

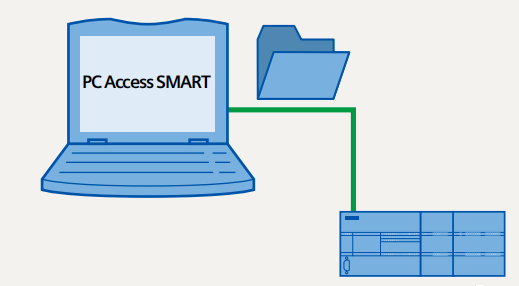

通过PC Access SMART，操作人员可以轻松通过上位机读取S7-200 SMART的数据，从而实现设备监控或者进行数据存档管理。

注：(PC Access SMART 是 S7-200 SMART 与上位机通信的OPC软件)经过这几年的系统升级，现在200smart可以通过网络连接直接和WINCC通讯，HMI组态更加方便了。
